Produktbeschreibung

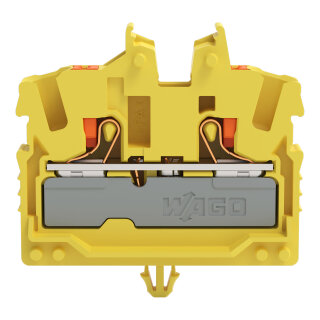

Die 2-Leiter-Mini-Durchgangsklemme 2252-316 von WAGO ist eine Drücker-betätigte Reihenklemme mit Push-in CAGE CLAMP® Anschlusstechnik. Sie verbindet zwei Leiter werkzeuglos und sicher über ein einzelnes Klemmfeld. Der Nennquerschnitt liegt bei 2,5 mm², anschlussbar sind Eindrähtlinge von 0,25 bis 4 mm² sowie direkt steckbar 1 bis 4 mm². Die Bemessungsdaten betragen 22 A bei 550 V Spannung (Ex e II), mit Brücker reduziert sich der Strom auf 20 A. Die Verlustleistung pro Pol beträgt 0,766 W bei 24 A Bemessungsstrom. Der Temperaturbereich erstreckt sich von -60 bis +105 °C im Dauergebrauch. Die Klemme erfüllt ATEX-Anforderungen gemäß PTB 20 ATEX 1013 U sowie IECEx PTB 20.0029U (Ex eb IIC Gb) und ist für Ex-e-II-Anwendungen zugelassen. Die kompakte Bauform mit einer Breite von 5,2 mm und Höhe von 30 mm
Anwendungsbereiche
macht sie ideal für Montagen in beengten Platzverhältnissen. Typische Anwendungen sind die Verdrahtung in Schaltschränken für Automatisierungstechnik, die Sensoranbindung in Steuerverteilern sowie die Leitungsverbindung in explosionsgefährdeten Bereichen. Eine weitere Einsatzfläche ist die Verdrahtung in Verpackungsmaschinen und Förderanlagen, wo schnelle und sichere Anschlüsse gefordert sind.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technologie eine werkzeuglose und schnellere Verdrahtung ohne Montagezeit für Drehmoment-Festzug. Die gelbe Kennzeichnung unterstützt die optische Kennzeichnung von Leitergruppen. Mit Rastfuß, seitlicher und mittiger Beschriftung sowie Prüföffnung bietet die Klemme optimale Bedienbarkeit in der Montage.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4100 kg
|
| Artikelgewicht: |
0,0041 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,55 × 0,52 × 3,00 cm |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 20 ATEX 1013 U / IECEx: PTB 20.0029U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
22 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 20 ATEX 1013 U / IECEx: PTB 20.0029U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
22 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe ab Oberfläche |
30 mm / 1.181 inch |
| Tiefe |
35,5 mm / 1.398 inch |
Mechanische Daten
| Befestigungsart |
Rastfuß |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
gelb |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,077MJ |
| Gewicht |
4,1 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
IN |
| GTIN |
4066966311013 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
