Produktbeschreibung

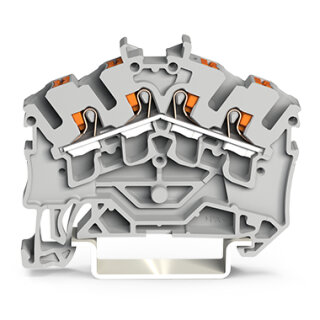

Die 4-Leiter-Durchgangsklemme TOPJOB® S 2202-6405 ist eine Push-in-Reihenklemme mit vier Klemmstellen und Drückerbetätigung für 2,5 mm² Nennquerschnitt. Die Klemme arbeitet nach der CAGE CLAMP®-Technologie und ermöglicht werkzeuglose Verdrahtung von starren Leitern (0,25 bis 4 mm²) sowie feindrähigen Leitern mit Aderendhülse (0,75 bis 4 mm²) ohne Werkzeug direkt in die Klemmstelle. Bei Bemessungsspannung 550 V AC und 550 V EN (Ex e II) liegt der Bemessungsstrom bei 21 A, mit Brücker bei 20 A. Die Verarbeitungstemperatur reicht von -35 bis +85 °C, die Dauergebrauchstemperatur von -60 bis +105 °C. Die Verdrahtung erfolgt frontseitig und abgewinkelt, Abisolierlänge 10 bis 12 mm. Die Klemme ist für ATEX Ex e II geeignet gemäß PTB 18 ATEX 1005 U und trägt die Zulassung Ex eb IIC Gb nach IECEx.
Anwendungsbereiche
Typische Einsatzfelder sind Durchgangsverdrahtungen in Schaltschränken für Automatisierungssysteme, Potentialverteilungen in Maschinenbau und Anlagenbau sowie Ex-e-Anwendungen in explosionsgefährdeten Bereichen der Kategorie II. Die schwarze Farbe ermöglicht seitliche und mittige Beschriftung.
Vorteile gegenüber Alternativen
Im Unterschied zu 3-Leiter-Klemmen bietet die 4-Leiter-Ausführung eine zusätzliche Potenzialverteilungsebene ohne Brückenverbindung und reduziert damit Verkabelungsaufwand in mehrpoligen Steuerstromkreisen. Die Montage erfolgt auf Tragschienen 35 × 15 oder 35 × 7,5 mm.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6000 kg
|
| Artikelgewicht: |
0,0060 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,55 × 0,52 × 5,26 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Beim Wechseln von einer 3-Leiter-Klemme auf eine 4-Leiter-Klemme bzw. umgekehrt muss immer eine Abschlussplatte gesetzt werden! |
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
0 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
52,6 mm / 2.071 inch |
| Tiefe ab Oberkante Tragschiene |
38,9 mm / 1.531 inch |
| Tiefe |
45,5 mm / 1.791 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,116MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966067323 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
