Produktbeschreibung

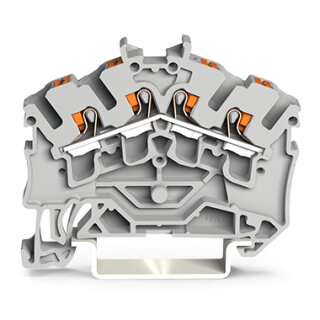

Die 4-Leiter-Durchgangsklemme 2202-6401 von WAGO ist eine Durchgangs-Reihenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung. Das Modul verfügt über vier Klemmstellen in einer Ebene für Potentialverteilungen und Durchgangsverdrahtung auf einer Tragschiene (35 × 15 oder 35 × 7,5 mm). Der Nennquerschnitt beträgt 2,5 mm², wobei einzelne eindräthige Leiter von 0,25 bis 4 mm² angeschlossen werden können. Die Push-in-Stecktechnik ermöglicht das werkzeuglose Verbinden von Drähten mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Abisolierung über Schraubendreher oder ähnliche Werkzeuge. Die Bemessungsspannung liegt bei 550 V, der Bemessungsstrom bei 21 A (mit Brücker 20 A) gemäß ATEX-Zertifizierung Ex eb IIC Gb. Der Verarbeitungstemperaturbereich reicht von -35 bis +85 °C, der Dauergebrauch ist bis +105 °C zulässig.
Anwendungsbereiche
Typische Anwendungsfelder sind die Potentialverteilung in Steuerungsverteilern von Schaltschränken sowie Durchgangsverdrahtung in Ex-e-II-gekennzeichneten industriellen Schaltanlagen für explosive Gasatmosphären. In der modernen Gebäudeinstallation dient die Klemme zur sicheren Mehrfachverdrahtung von Steuerstromkreisen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Stecktechnik eine schnellere Verdrahtung ohne Werkzeug und reduziert Verdrahtungsfehler durch Verdrehmomente. Die Abisolierlänge der anzuschließenden Leiter beträgt 10 bis 12 mm. Beim Wechsel zwischen 3-Leiter- und 4-Leiter-Versionen ist eine Abschlussplatte erforderlich. Die graue Kunststoffausführung ermöglicht seitliche und mittige Beschriftung für Beschaltungsdokumentation.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6000 kg
|
| Artikelgewicht: |
0,0060 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,55 × 0,52 × 5,26 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Beim Wechseln von einer 3-Leiter-Klemme auf eine 4-Leiter-Klemme bzw. umgekehrt muss immer eine Abschlussplatte gesetzt werden! |
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
0 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
52,6 mm / 2.071 inch |
| Tiefe ab Oberkante Tragschiene |
38,9 mm / 1.531 inch |
| Tiefe |
45,5 mm / 1.791 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,116MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966067286 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
