Produktbeschreibung

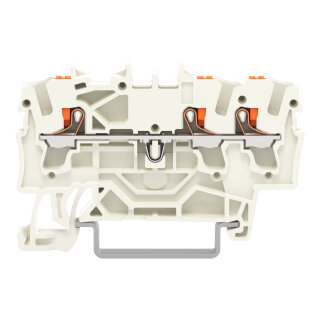

Die 3-Leiter-Durchgangsklemme 2202-1309 von WAGO ist eine Reihenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung für sichere Potentialverteilung in Schaltschränken und Verteileranlagen. Der Nennquerschnitt beträgt 2,5 mm², die Klemme nimmt eindrähtige Leiter von 0,25 bis 4 mm² auf, direkt steckbar von 0,75 bis 4 mm². Die Verarbeitungstemperatur liegt zwischen ?35 °C und +85 °C, der Dauergebrauchstemperatur-Bereich bei ?60 bis +105 °C. Als 3-polige Durchgangsklemme mit insgesamt einer Ebene und zwei Brückeraufnahmen eignet sie sich für Kupferleiter ohne Aderendhülsen-Vorbereitung. Die Klemme ist für Tragschienen 35 × 15 und 35 × 7,5 ausgelegt und erfüllt die Prüfanforderungen nach DIN EN 50155 und DIN EN 61373 (Bahnanwendungen, Schwingungsfestigkeit 5g über drei Achsen).
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerstromkreisen in Verpackungsmaschinen, Energieverteilung in dezentralen Automatisierungsschränken sowie die Potentialverteilung in Schaltgerätekombinatoren.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen entfällt die Werkzeugbedienung völlig, die Verdrahtung erfolgt durch direktes Einstecken des abisolierten Leiters (Abisolierlänge 10–12 mm). Die Klemme ist für Anwendungen der Explosionsschutzart Ex e II zugelassen und weist seitliche und mittige Beschriftungsfelder auf.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6400 kg
|
| Artikelgewicht: |
0,0064 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,95 × 0,52 × 5,92 cm |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
22 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
22 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
59,2 mm / 2.33 inch |
| Tiefe ab Oberkante Tragschiene |
32,9 mm / 1.295 inch |
| Tiefe |
39,5 mm / 1.555 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,121MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
6,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966267389 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
