Produktbeschreibung

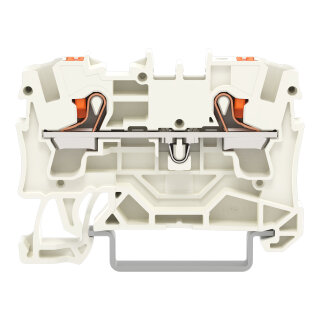

Die 2-Leiter-Durchgangsklemme 2204-1209 von WAGO ist eine Reihenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung für die schnelle Durchgangsverdrahtung in Schaltschränken und Steuerverteilern. Die Klemme ist für einen Nennquerschnitt von 4 mm² ausgelegt und akzeptiert eindräthige Leiter von 1 bis 6 mm² sowie mehrdräthige Leiter von 0,5 bis 6 mm² ohne Werkzeug direkt in die Klemmstelle gesteckt werden können. Die Dauergebrauchstemperatur reicht von ?60 bis +105 °C, die Verarbeitungstemperatur von ?35 bis +85 °C. Die Klemme ist für Tragschienen 35 x 15 und 35 x 7,5 mm ausgeführt und bietet seitliche sowie mittige Beschriftungsfelder.
Anwendungsbereiche
Typische Einsatzfelder sind die Potentialverteilung in Steuerungsverteilern, die Durchgangsverdrahtung in Schaltschränken für Maschinenbau und Antriebstechnik sowie die Sensor-Aktor-Anbindung in Automatisierungsanlagen. Für Ex-e-II-Anwendungen ist die Klemme nach Prüfspezifikation DIN EN 50155 und DIN EN 61373 qualifiziert und besteht Schwingungsprüfungen bis 5g über alle drei Achsen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmleisten ermöglicht die Push-in CAGE CLAMP®-Technologie eine kontaktfreie, verschleißarme Verdrahtung ohne Umschlagkraft und Montagefehler. Mit zwei Brückeraufnahmen lassen sich mehrere Klemmen elektrisch parallel schalten. Die Abmessungen betragen 6,2 x 52,3 x 39,5 mm, Abisolierlängen 11 bis 13 mm.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3600 kg
|
| Artikelgewicht: |
0,0072 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,95 × 0,62 × 5,23 cm |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1006 U / IECEx: PTB 18.0013U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
31 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
30 A
|
| Verlustleistung, pro Pol (Potential) |
1,024 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
32 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1006 U / IECEx: PTB 18.0013U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
31 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
30 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
1,024 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
32 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
4 mm² |
| Eindrähtiger Leiter |
0,5 ... 6 mm² / 20 ... 10 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 6 mm² / 14 ... 10 AWG |
| Feindrähtiger Leiter |
0,5 ... 6 mm² / 20 ... 10 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 ... 4 mm² / 18 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
11 ... 13 mm / 0.43 ... 0.51 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
4 mm² |
| Eindrähtiger Leiter |
0,5 ... 6 mm² / 20 ... 10 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 ... 6 mm² / 14 ... 10 AWG |
| Feindrähtiger Leiter |
0,5 ... 6 mm² / 20 ... 10 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 ... 4 mm² / 18 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
11 ... 13 mm / 0.43 ... 0.51 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
6,2 mm / 0.244 inch |
| Höhe |
52,3 mm / 2.059 inch |
| Tiefe ab Oberkante Tragschiene |
32,9 mm / 1.295 inch |
| Tiefe |
39,5 mm / 1.555 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,127MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
7,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966268348 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
