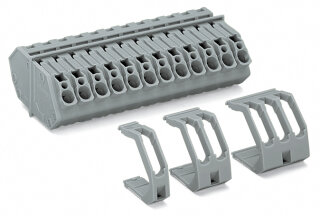

Durchführungsklemme 826-169 CAGE CLAMP 9-polig 4 mm² grau

Durchführungsklemme 826-169 CAGE CLAMP 9-polig 4 mm² grau

Artikelnummer: WAG-826-169
GTIN: 4044918532839
HAN: 826-169
Inhalt: 25 Stück

Hersteller WAGO

Durchführungsklemme 826-169, 9-polig, 0,08 bis 4 mm², CAGE CLAMP®-Anschluss mit Betätigungswerkzeug. Für ein- und mehradrige Leiter in Schaltschränken und.

490,15 €

19,61 € pro 1 Stück

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 641,41 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Durchführungsklemme 826-169 von WAGO ist eine 9-polige Reihenklemme mit CAGE CLAMP®-Universalanschluss. Sie verbindet Leiterplatten, externe Drähte und interne Schaltschrank-Verdrahtung in einem System. Die Klemme akzeptiert ein- und mehradrige Leiter im Querschnittsbereich von 0,08 bis 4 mm² ohne Aderendhülsen-Verpflichtung. Das Rastermaß beträgt 7 mm, die Blechdicke liegt zwischen 1 und 4 mm. Mit 18 Klemmstellen und zwei Anschlusstypen pro Potential ermöglicht sie flexible Verdrahtungskonzepte. Die CAGE CLAMP®-Federzugtechnologie verzichtet auf manuelle Verschraubung — Betätigung erfolgt werkzeuggesteuert. Der Temperaturbereich reicht von –60 bis +105 °C, die Bemessungsspannung gemäß IEC/EN 60664-1 ist auf 400 V (dreiphasige 4-Leiter-Systeme) ausgelegt.

Anwendungsbereiche

Typische Einsatzfelder sind die Anbindung von Sensor-Aktor-Signalen in dezentralen Steuerungen, die Verschaltung von Feldgeräten in Verpackungsmaschinen und die kompakte Verdrahtung in beengten Schaltschrank-Bauräumen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Leiterplattenklemmen bietet die Durchführungsklemme 826-169 zwei unabhängige Anschlussebenen pro Potential, was eine Reihen- oder Punkt-zu-Punkt-Verschaltung ermöglicht. Oberflächenbehandlung: verzinnte Kontakte für Korrosionsbeständigkeit. Optional erhältlich mit anderen Polzahlen und Farben über den WAGO-Konfigurator.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,2075 kg
Artikelgewicht:	0,0483 kg
Abmessungen ( Länge × Breite × Höhe ):	4,25 × 6,45 × 2,36 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Elektrische Daten

Bemessungsdaten Hinweis	Gemäß IEC/EN 60664-1 geeignet für dreiphasige 4-Leiter-Systeme mit geerdetem Neutralleiter mit 400V-Bemessungsspannung (Leiter – Leiter).

Bemessungsdaten gemäß IEC/EN – Hinweise

Bemessungsdaten Hinweis	Gemäß IEC/EN 60664-1 geeignet für dreiphasige 4-Leiter-Systeme mit geerdetem Neutralleiter mit 400V-Bemessungsspannung (Leiter – Leiter).

Anschlussdaten

Klemmstellen	18
Gesamte Anzahl der Potentiale	9
Anzahl Anschlusstypen	2
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Polzahl	9

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Polzahl	9

Geometrische Daten

Rastermaß	7 mm / 0.276 inch
Breite	64,5 mm / 2.539 inch
Höhe	23,55 mm / 0.927 inch
Tiefe	42,5 mm / 1.673 inch

Mechanische Daten

Gehäuseblechstärke	1 ... 4 mm / 0.039 ... 0.157 inch
Befestigungsart	Rastkralle
Montageart	Durchführungsmontage
für Gehäusedurchführung geeignet	Ja

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,858MJ
Gewicht	48,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C
Verarbeitungstemperatur	-35 ... +60 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918532839
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
