Produktbeschreibung

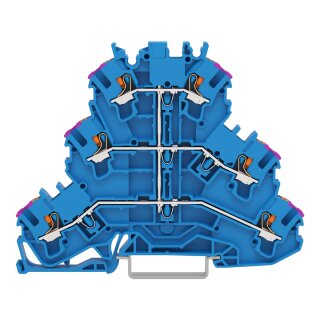

Die Dreistockklemme 2202-3209 ist eine 6-Leiter-Durchgangsklemme mit Drücker und Push-in CAGE CLAMP®-Anschlusstechnik von WAGO. Das Produkt eignet sich für Ex-e-II- und Ex-i-Anwendungen und bietet eine sichere Verdrahtung in modernen Schaltschränken. Nennquerschnitt 2,5 mm², Bemessungsstrom 19 A (17 A mit Brücker), Bemessungsspannung 440 V, Temperaturbereich ?60 °C bis +105 °C Dauergebrauch. Die Klemme akzeptiert einfach- und mehrdrähtigen Kupferdraht von 0,25 bis 4 mm² ohne Werkzeug direkt per Push-in-Stecker.
Anwendungsbereiche
Typische Einsatzfelder sind Steuerungsverteilungen in Maschinen mit Explosionsschutz-Anforderungen (Kategorie 2, Zone 1 oder 2) sowie allgemeine Niederspannungs-Steuerstromkreise in Anlagenbau und Schaltschrankbau. Die interne Brückerausführung mit fünf Aufnahmeplätzen ermöglicht flexible Potentialverbindungen.
Vorteile gegenüber Alternativen
Im Unterschied zu rein mechanischen Schraub- oder M32-Klemmen ermöglicht die Push-in-Technik eine schnellere und fehlerarme Montage ohne zusätzliches Abisolier-Werkzeug — bei Leiterquerschnitten ab 0,75 mm² direkt steckbar. Montage erfolgt auf Hutschiene DIN 35 mm (Breite 5,2 mm), Verdrahtungsrichtung Frontverdrahtung, Leitereinführung violett bedruckt, Abisolierlänge 10 bis 12 mm erforderlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,9150 kg
|
| Artikelgewicht: |
0,0183 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,95 × 0,52 × 9,36 cm |
Technische Daten
Elektrische Daten
| Bemessungsspannung EN (Ex e II) |
440 V
|
| Bemessungsstrom (Ex e II) |
19 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
17 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsspannung EN (Ex e II) |
440 V
|
| Bemessungsstrom (Ex e II) |
19 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
17 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
3 |
| Anzahl Brückeraufnahmen |
5 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
93,6 mm / 3.685 inch |
| Tiefe ab Oberkante Tragschiene |
69,5 mm / 2.736 inch |
Mechanische Daten
| Potentialkennzeichnung |
N |
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
blau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,304MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
18,3 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966194104 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
