Produktbeschreibung

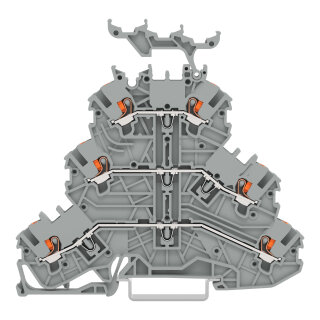

Die Dreistockklemme 2200-3231 von WAGO ist eine Durchgangs-Reihenklemme mit drei Anschlussstellen und Push-in CAGE CLAMP® Anschlusstechnik. Die Klemme ist für Leiterquerschnitte von 0,14 bis 1,5 mm² ausgelegt und erreicht einen Bemessungsstrom von 13,5 A bei einem Kontaktwiderstand von 0,002 Ohm pro Pol. Die Betätigung erfolgt mittels Drücker aus der Leiteranschlussrichtung, wodurch einfädige und feindrähtige Leiter mit Aderendhülse ohne Werkzeug angeschlossen werden können. Der Temperaturbereich liegt zwischen -60 und +105 °C im Dauergebrauch, die Verarbeitungstemperatur zwischen -35 und +85 °C. Das grau isolierte Polyamid-Gehäuse (PA66) erfüllt die Brennbarkeitsklasse V0 nach UL 94 und ist für die Montage auf Tragschienen 35 × 15 und 35 × 7,5 vorgesehen. Typische
Anwendungsbereiche
Einsatzbereiche sind Steuerstromkreise in Schaltschränken, SPS-Eingangsbeschaltungen sowie Sensor- und Aktor-Verdrahtung in Automatisierungsanlagen. Die L/L/L-Potentialkennzeichnung ermöglicht eine sichere Drei-Phasen-Verdrahtung.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen bietet die Push-in CAGE CLAMP® Technologie Zeitersparnis beim Anschluss und deutlich geringere Anzugsfehler, da kein Drehmoment kontrolliert werden muss. Die Klemme ist mit Beschriftungsträger ausgestattet und eignet sich für Ex-e-II-Anwendungen nach den entsprechenden Zulassungsvorschriften.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5360 kg
|
| Artikelgewicht: |
0,0134 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,95 × 0,35 × 9,36 cm |
Technische Daten
Elektrische Daten
| Verlustleistung, pro Pol (Potential) |
0,434 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
13,5 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,002Ohm |
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,434 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
13,5 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,002Ohm |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl der Ebenen |
3 |
| Anzahl Brückeraufnahmen |
6 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
3 |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
1 mm² |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 mm² / 20 AWG |
| Mehrdrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 20 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 20 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
3 |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
1 mm² |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 mm² / 20 AWG |
| Mehrdrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 24 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 20 ... 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 20 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Anschluss 2
| Anzahl Anschlussstellen |
3 |
Geometrische Daten
| Breite |
3,5 mm / 0.138 inch |
| Höhe |
93,6 mm / 3.685 inch |
| Tiefe ab Oberkante Tragschiene |
69,5 mm / 2.736 inch |
Mechanische Daten
| Potentialkennzeichnung |
L/L/L |
| Montageart |
Tragschiene 35 x 15Tragschiene 35 x 7,5 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,251MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
13,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
40 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966382563 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
