Produktbeschreibung

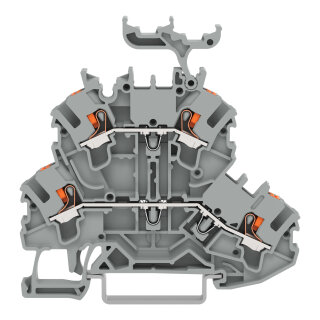

Die Doppelstockklemme 2202-2231 von WAGO ist eine Durchgangs- und Parallelklemme für die Frontverdrahtung in Schaltschränken und Steuerverteilern. Mit Drückerbetätigung und Push-in CAGE CLAMP®-Technologie ermöglicht sie werkzeugloses, direktes Einstecken von starren und feindrähtig isolierten Leitern (mit Aderendhülse). Der Nennquerschnitt liegt bei 2,5 mm², wobei eindrähtige Leiter im Bereich 0,25 bis 4 mm² angeschlossen werden können. Die Klemme ist mit vier Klemmstellen und zwei Ebenen ausgelegt und bietet damit optimale Parallelisierung in doppelstöckiger Anordnung. Der Anschlusswiderstand beträgt 0,001 Ohm pro Pol, die Verlustleistung bei 23 A Bemessungsstrom 0,766 W je Potential. Die Verarbeitungstemperatur liegt bei –35 bis +85 °C, der Dauergebrauchsbereich bei –60 bis +105 °C. Die Klemme ist für Hutschienenmontage 35 × 15 und 35 × 7,5 mm ausgelegt und verfügt über einen Beschriftungsträger mit Mitten- oder seitlicher Beschriftung. Das Isoliermaterial ist Polyamid PA 66 der Brennbarkeitsklasse V0 nach UL 94.
Anwendungsbereiche
Typische Einsatzfelder sind die Parallelschaltung von Steuerleitungen in SPS-Eingangsbeschaltungen sowie die Verdrahtung von Stromversorgungskreisen in Schaltschränken für Maschinensteuerungen. Die Ex-e-II-Zulassung eröffnet Anwendungen in potenziell explosiven Umgebungen (Zone 2).
Vorteile gegenüber Alternativen
Im Unterschied zu rein werkzeuggestützten Schraubklemmen bietet die Push-in-Technologie eine schnellere, fehlerfreiere Verdrahtung ohne Anzugsdrehmoment und ermöglicht zugleich die Doppelstock-Anordnung für platzsparende Mehrfach-Leitertrennung. Bei Bedarf können vier Brückeraufnahmen für Querverbindungen genutzt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5300 kg
|
| Artikelgewicht: |
0,0106 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,43 × 0,52 × 6,97 cm |
Technische Daten
Elektrische Daten
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
23 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
23 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl der Ebenen |
2 |
| Anzahl Brückeraufnahmen |
4 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 mm² / 18 AWG |
| Mehrdrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 mm² / 18 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1 mm² / 18 AWG |
| Mehrdrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 mm² / 18 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
69,7 mm / 2.744 inch |
| Tiefe ab Oberkante Tragschiene |
64,3 mm / 2.035 inch |
Mechanische Daten
| Potentialkennzeichnung |
L/L |
| Montageart |
Tragschiene 35 x 15Tragschiene 35 x 7,5 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,195MJ |
| Gewicht |
10,6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966426564 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
