Produktbeschreibung

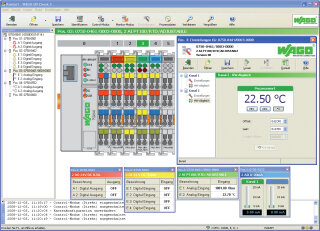

Die WAGO-I/O-CHECK ist eine Windows-Anwendung zur standalone Bedienung und Diagnose von Knoten aus dem WAGO-I/O-SYSTEM 750. Die Software lädt die Konfiguration des angeschlossenen Knotens und stellt die E/A-Module grafisch auf dem Bildschirm dar. Das Programm unterstützt Windows 7 und Windows 10 auf 32-Bit- und 64-Bit-Systemen mit mindestens 1 GB RAM und 150 MB Festplattenspeicher. Die Grafikauflösung sollte mindestens 1024 × 786 Pixel betragen. Während der Inbetriebnahme können Prozessdaten einzelner I/O-Module angezeigt und vorgegeben werden. Damit lässt sich die feldseitige Verdrahtung mitsamt aller angeschlossenen Sensoren und Aktoren kontrollieren, ohne dass ein Feldbussystem erforderlich ist. Bei Schnittstellen-, Pt100- und Thermoelement-Modulen sind applikationsspezifische Einstellungen wie Baudrate oder Sensortyp möglich. Die Kommunikation erfolgt über ein Kommunikationskabel zwischen PC und Koppler an einer freien seriellen oder USB-Schnittstelle. Die ausgelesene Konfiguration und Grafik lassen sich als Dokumentation ausdrucken.
Anwendungsbereiche
Typische Einsatzfelder sind Inbetriebnahme und Fehlersuche in dezentralen I/O-Anbindungen, Test von Sensor-Aktor-Verdrahtung vor Systemintegration sowie schnelle Diagnose bei Feldgeräte-Austausch. WAGO-I/O-CHECK ersetzt dadurch aufwändige Verdrahtungsprotokolle und ermöglicht schnellere Inbetriebnahmeprozesse in Schaltschränken und Steuerungsverteilern.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0829 kg
|
| Artikelgewicht: |
0,0829 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,00 × 12,60 × 1,40 cm |
Technische Daten
Systemvoraussetzungen
| Unterstützte Betriebssysteme |
Windows 7Windows 10 |
| Prozessor |
1-GHz oder höher, mit 32 Bit (x86) oder 64 Bit (x64) |
| Arbeitsspeicher |
min. 1 GB RAM, empfohlen ab 2 GB RAM |
| Festplattenspeicher |
min. 150 MB |
| Grafikauflösung |
min. 1024 x 786, empfohlen ab 1280 x 1024 |
Lieferung
| Lieferart |
Installationsdatei (CD-ROM) |
| Lieferumfang |
CD-ROM mit Software ohne Kommunikationskabel |
Kaufmännische Daten
| Produktgruppe |
27 (Sonderkomponenten I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
unverpackt |
| Ursprungsland |
DE |
| GTIN |
4066966147919 |
| Zolltarifnummer |
85234920009 |
Produktklassifikation
| ETIM 10.0 |
EC001435 |
| UNSPSC |
43.232.408 |
| eCl@ss 10.0 |
27-24-25-90 |
| eCl@ss 9.0 |
27-24-25-90 |
| ETIM 9.0 |
EC001435 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
