Produktbeschreibung

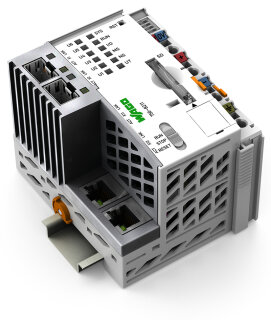

Steuerung mit Echtzeit-Linux, CPU Cortex A8 mit 1 GHz, 512MB RAM und 4096MB Flash, programmierbar mit CODESYS V3.5 in den Sprachen nach IEC 61131-3. Für die Kommunikation stehen 2 x RJ-45 mit 10/100 Mbit/s und 2 x SFP-Slots für Glasfaser mit 100 Mbit/s zur Verfügung, unter anderem für Modbus-TCP, EtherCAT-Master und MQTT. System- und Feldversorgung mit DC 24 V werden über CAGE CLAMP® angeschlossen, die Leistungskontakte tragen 10 A. Montage auf Tragschiene 35, Schutzart IP20, Umgebungstemperatur im Betrieb 0 bis +55 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
[email protected] https://www.wago.com
| Versandgewicht: |
0,3325 kg
|
| Artikelgewicht: |
0,3325 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,19 × 7,86 × 10,00 cm |
Technische Daten
Technische Daten
| Kommunikation |
Modbus-TCP-Master/-SlaveModbus (UDP), WagoAppPlcModbus-BibliothekModbus (RTU), WagoAppPlcModbus-BibliothekETHERNETEtherNet/IPTM-Adapter (Slave)EtherNet/IPTM ScannerEtherCAT-MasterOPC UA Server/ClientOPC UA Pub/Sub (nachinstallierbar)MQTTBACnet/IP, erfordert eine ZusatzlizenzFernwirkprotokolle, erfor |
| ETHERNET-Protokolle |
DHCPDNSNTPFTPFTPSSNMPHTTPHTTPSSSH |
| Fernwirkprotokolle |
IEC 60870 (Zusatzlizenz als Slave oder Master)IEC 61850 (Zusatzlizenz als Client oder Server)DNP3 (Zusatzlizenz als Slave oder Master) |
| Visualisierung |
Web-Visu |
| Betriebssystem |
Echtzeit-Linux (mit PREEMPT_RT patch) |
| CPU |
Cortex A8; 1 GHz |
| Programmiersprachen gemäß IEC 61131-3 |
Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS) |
| Programmierumgebung |
CODESYS V3.5, ab Firmware Release 23e!COCKPIT (basierend auf CODESYS V3), bis Firmware Release 22WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3), bis Firmware Release 22 |
| Konfigurationsmöglichkeiten |
CODESYS V3e!COCKPITWAGO-I/O-CHECKWeb-Based-Managemente!RUNTIME-BibliothekCODESYS-Bibliothek |
| Übertragungsrate |
ETHERNET: 10/100 Mbit/s; Glasfaser:100 Mbit/s |
| Übertragungsmedium (Kommunikation/Feldbus) |
ETHERNET: Twisted Pair S-UTP; 100 Ohm; Cat. 5; 100 m maximale Leitungslänge |
| Hauptspeicher (RAM) |
512MB |
| Interner Speicher (Flash) |
4096MB |
| Remanentspeicher Hardware |
128kbyte |
| Programmspeicher |
CODESYS V2: 16 MB; CODESYS V3: 32 MB |
| Datenspeicher |
CODESYS V2: 64 MB; CODESYS V3: 128 MB |
| Remanentspeicher Software |
128,kbyte |
| Speicherkartentyp |
SD und SDHC bis 32 GB (Alle zugesicherten Eigenschaften sind nur in Verbindung mit der WAGO Speicherkarte gültig.) |
| Speicherkarten-Steckplatz |
Push/Push-Mechanismus; Abdeckungsklappe plombierbar |
| Anzahl Module pro Knoten max. |
250 |
| Anzahl Module ohne Busverlängerung max. |
64 |
| Ein- und Ausgangsprozessabbild (intern) max. |
1000 Worte/1000 Worte |
| Ein- und Ausgangsprozessabbild (Modbus®) max. |
CODESYS V2: 1000 Worte/1000 Worte; CODESYS V3: 32000 Worte/32000 Worte |
| Drift - Systemuhr (25 °C) |
20 ppm
|
| Drift - Real Time Clock (25 °C) |
3 ppm
|
| Pufferzeit Real Time Clock (25 °C) |
30Tage |
| Anzeigeelemente |
LED (SYS, RUN, I/O, U1 ... U7) rot/grün/orange: Status System, Programm, Lokalbus, durch User programmierbarer Status (durch CODESYS-Bibliothek verwendbar); LED (A, C) grün: Status Systemversorgung, Feldversorgung |
| Versorgungsspannung System |
DC 24 V (-25 ... +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss) |
| Eingangsstrom typ. bei Nennlast (24 V) |
550 mA
|
| Summenstrom für Systemversorgung |
1.700 mA
|
| Versorgungsspannung Feld |
DC 24 V (-25 ... +30 %); über Leistungskontakte |
| Stromtragfähigkeit der Leistungskontakte |
10 A
|
| Anzahl Leistungskontakte ausgehend |
3 |
| Potentialtrennung |
500 V System/Feld |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
Modbus (TCP, UDP): 2 x RJ-45; 2 x SFP-Slots (z. B. mit SFP-Modul und Glasfaser Steckverbinder LC) |
| Anschlusstechnik: Systemversorgung |
2 x CAGE CLAMP® |
| Anschlusstechnik: Feldversorgung |
6 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
System-/Feldversorgung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Anschlusstechnik: Gerätekonfiguration |
1 x Stiftleiste; 4-polig |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Geometrische Daten
| Breite |
78,6 mm / 3.094 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
71,9 mm / 2.831 inch |
| Tiefe ab Oberkante Tragschiene |
64,7 mm / 2.547 inch |
Werkstoffdaten
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
2,102MJ |
| Gewicht |
332,5 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
0,7g (gemäß EN 60068-2-6) |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2, Schiffbereich |
| EMV-Störaussendung |
gemäß EN 61000-6-3, Schiffbereich |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966100921 |
| Zolltarifnummer |
85371091990 |
Produktklassifikation
| UNSPSC |
32151705 |
| ETIM 9.0 |
EC000236 |
| ETIM 10.0 |
EC000236 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
1303-86-21317-36-8693-98-17439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol2-methylimidazoleDiboron trioxideLeadLead monoxidePerfluorobutane sulfonic acid (PFBS) and its salts |
| RoHS Compliance Status |
Compliant,No Exemption |
| RoHS Exemption |
6(c)7(a)7(c)-I7(c)-II |
