Produktbeschreibung

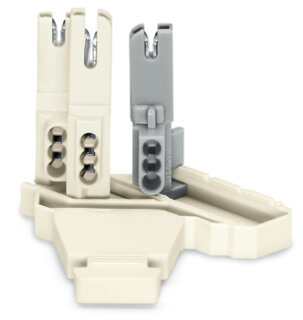

Das Buchsenteil 267-224 ist eine 4-polige Steckklemme aus der Federleiste/Buchsen-Serie 267 von WAGO und dient der werkzeuglosen Leiteranbindung in Gebäudeinstallationen. Die Komponente nutzt die PUSH WIRE®-Technologie: Der Leiter wird ohne Werkzeug in die Federklemme eingedrückt, wobei die Knicksteifigkeit des Leiters die Federkraft überbrückt und eine sichere Kontaktierung bewirkt. Das Buchsenteil akzeptiert eindrähtige Leiter mit Querschnitten von 0,5 bis 1 mm² bei einer Abisolierlänge von 8 mm. Die Kontaktzonen sind aus Elektrolytkupfer gefertigt, die Gehäuseteile aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Das Gehäuse ist in Weiß/Grau ausgeführt und verzichtet auf einen PE-Kontakt; eine Zugentlastungsplatte sorgt für mechanische Stabilität und verhindert unbeabsichtigtes Herausziehen der Leiter.
Anwendungsbereiche
Einsatzfelder sind die Verdrahtung von Schaltern, Steckdosen und Verteilern in Wohngebäuden sowie in Gewerbeinstallationen, wo einfache und schnelle Schließungen ohne speziales Werkzeug erforderlich sind. Ein zweites Anwendungsfeld liegt in der Schaltschrankbestückung für Gebäudeautomation, wo mehrere dieser Klemmen für Signal- und Steuerleitungen parallel verschaltet werden.
Vorteile gegenüber Alternativen
Im Unterschied zu geschraubten Schraubklemmen entfällt hier das Drehmoment-Management und das Risiko von Über- oder Unterschraubung. Die Temperaturbeständigkeit von 105 °C ermöglicht auch den Dauerbetrieb in typischen Schaltschrank-Umgebungen. Das Material Chrom-Nickel-Federstahl (CrNi) gewährleistet die Dauerfederkraft über lange Betriebszeiten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
4,5500 kg
|
| Artikelgewicht: |
0,0091 kg
|
| Technische Daten: |
Technische Daten
Anschlussdaten
| Anzahl Anschlusstypen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Eindrähtiger Leiter |
0,5 ... 1 mm² |
| Abisolierlänge |
8 mm / 0.31 inch |
| Polzahl |
4 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Eindrähtiger Leiter |
0,5 ... 1 mm² |
| Abisolierlänge |
8 mm / 0.31 inch |
| Polzahl |
4 |
Werkstoffdaten
| Farbe |
weiß/grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,177MJ |
| Gewicht |
9,1 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
105°C |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
PL |
| GTIN |
4050821656067 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-03-14 |
| eCl@ss 9.0 |
27-44-03-14 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
