Produktbeschreibung

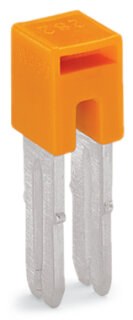

Der isolierte Brücker 282-424 von WAGO ist ein Querverbindungselement für Reihenklemmen im Schaltschrankbau. Das orange gefärbte Kunststoffteil mit 1-2 Belegung verbindet zwei benachbarte Klemmenplätze elektrisch und wird einfach aufgesteckt. Der Bemessungsstrom beträgt 41 A bei Dauergebrauchstemperaturen von –60 bis +105 °C. Das Isolierwerkstoff aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94 gewährleistet hohe elektrische Sicherheit und Temperaturbeständigkeit. Der Brücker findet in der Verdrahtung von Steuerungsverteilern Anwendung, etwa bei der Parallelschaltung von Stromversorgungen oder der Verbindung von zusammengehörigen Signalleitungen. Auch in Schutzbeschaltungen von Niederspannungsverteilern wird das Bauelement verwendet, wenn mehrere Klemmen gleiches Potential erhalten sollen.
Vorteile gegenüber Alternativen
Im Unterschied zu Drahtbrücken, die einzeln verdrahtet werden müssen, ermöglicht der vorgefertigte Brücker schnellere und fehlerfreiere Montage. Die kompakten Abmessungen von 8 × 8 × 24,6 mm ermöglichen dichte Klemmenreihen ohne Platzverschwendung. Zubehör wie Beschriftungsschilder und weitere Brücker-Varianten für unterschiedliche Belegungen ergänzen das WAGO-Reihenklemmen-System.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0700 kg
|
| Artikelgewicht: |
0,0028 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,46 × 0,80 × 0,80 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Geometrische Daten
| Breite |
8 mm / 0.315 inch |
| Höhe |
8 mm / 0.315 inch |
| Tiefe |
24,6 mm / 0.969 inch |
| Brückerbelegung |
1-2 |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,015MJ |
| Gewicht |
2,8 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
1 (Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4066966531480 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Geometrische Daten
| Breite |
8 mm / 0.315 inch |
| Höhe |
8 mm / 0.315 inch |
| Tiefe |
24,6 mm / 0.969 inch |
| Brückerbelegung |
1-2 |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,015MJ |
| Gewicht |
2,8 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
1 (Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4066966531480 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
