Produktbeschreibung

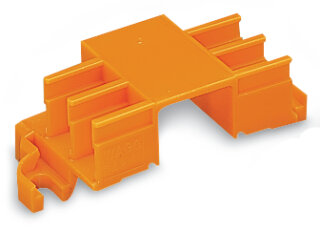

Der Befestigungsadapter 243-113 ist ein Montage-Zubehörteil für MICRO-Verbindungsdosenklemmen der WAGO-Serie 243. Das System nimmt bis zu 6 Steckplätze auf, in die je nach Aderanzahl 4-Leiter- oder 8-Leiter-Klemmen eingerastet werden. Der Adapter wird aus Polyamid PA66 hergestellt und erfüllt die Brennbarkeitsklasse V0 nach UL 94 mit einer Brandlast von 0,079 MJ. Geometrisch misst der Adapter 22,5 mm Breite, 50 mm Höhe und 10,7 mm Tiefe ab Oberkante Tragschiene. Das Gewicht liegt bei 2,6 Gramm, was eine platzsparende Integration in engen Schaltschränken ermöglicht. Die Befestigung erfolgt alternativ auf einer Tragschiene 35 oder über seitliche Flansche mit Schraubbefestigung, wodurch flexible Installationsszenarien in Installationsverteilern und Verbindungsdosen unterstützt werden.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Klingel-, Türöffnungs- und Kommunikationsanlagen sowie die strukturierte Anordnung von Schwachstrominstallationen in Gebäudeautomation. Die Klemmen lassen sich jederzeit wieder lösen und neu einrasten, was Umverdrahtungen ohne Werkzeugeinsatz ermöglicht. Die großzügige Beschriftungsfläche erlaubt die Kennzeichnung mit Permanentfaserschreiber oder selbstklebenden Beschriftungsstreifen für eindeutige Schaltplan-Dokumentation. Die Anreihbarkeit mit weiteren Adaptern ermöglicht modulare Schaltschrank-Bestückung in Installationsverteilern. Das System eignet sich insbesondere für Elektroinstallateure, die professionelle Schwachstrom-Verdrahtungslösungen ohne einzelne Schraubklemmen benötigen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0260 kg
|
| Artikelgewicht: |
0,0026 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,55 × 2,25 × 5,00 cm |
| Technische Daten: |
Technische Daten
Geometrische Daten
| Breite |
22,5 mm / 0.886 inch |
| Höhe |
50 mm / 1.968 inch |
| Tiefe ab Oberkante Tragschiene |
10,7 mm / 0.421 inch |
| Tiefe |
15,5 mm / 0.61 inch |
Mechanische Daten
| Montageart |
Tragschiene 35Schraubbefestigung |
| Geeignet |
für 6 Steckplätze |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,079MJ |
| Gewicht |
2,6 g
|
Kaufmännische Daten
| Produktgruppe |
7 (Installationstechnik) |
| VPE (UVPE) |
50 (10) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4017332335492 |
| Zolltarifnummer |
39269097900 |
Produktklassifikation
| UNSPSC |
39121702 |
| eCl@ss 10.0 |
27-14-11-92 |
| eCl@ss 9.0 |
27-14-11-92 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Geometrische Daten
| Breite |
22,5 mm / 0.886 inch |
| Höhe |
50 mm / 1.968 inch |
| Tiefe ab Oberkante Tragschiene |
10,7 mm / 0.421 inch |
| Tiefe |
15,5 mm / 0.61 inch |
Mechanische Daten
| Montageart |
Tragschiene 35Schraubbefestigung |
| Geeignet |
für 6 Steckplätze |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,079MJ |
| Gewicht |
2,6 g
|
Kaufmännische Daten
| Produktgruppe |
7 (Installationstechnik) |
| VPE (UVPE) |
50 (10) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4017332335492 |
| Zolltarifnummer |
39269097900 |
Produktklassifikation
| UNSPSC |
39121702 |
| eCl@ss 10.0 |
27-14-11-92 |
| eCl@ss 9.0 |
27-14-11-92 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
