Produktbeschreibung

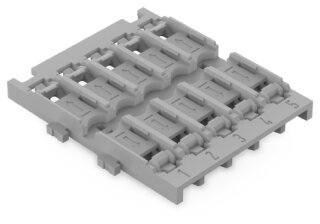

Der Befestigungsadapter 221-2535 ist ein 5-fach ausgeführtes Zubehörteil für die sichere mechanische Befestigung von Durchgangsverbindern mit Hebel in Schaltschränken und Steuerverteilern. Das Bauteil besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94 und ist in grauer Farbe standardisiert. Die Abmessungen betragen 47,8 mm Breite, 56 mm Tiefe und 11,03 mm Höhe; die Aufbauhöhe über der Montagefläche liegt bei 6,5 mm. Der Rastfuß ermöglicht eine formschlüssige Fixierung auf Hutschiene oder ebenen Montageflächen ohne zusätzliche Befestigungsmittel. Mit einem Gewicht von nur 7,7 g pro Stück trägt der Adapter minimal zur Gesamtmasse des Schaltschranks bei. Die Isolierstoffgruppe I und die RoHS-Konformität garantieren Einsatz in modernen Schaltanlagen nach aktuellen Normen.
Anwendungsbereiche
Typische Anwendungen sind die Rastung mehrerer Durchgangsverbinder in kompakten Steuerungsverteilern, die mechanische Entkopplung von Klemmen bei vibrationsbelasteten Anlagen sowie die platzsparende Anordnung von Sensor-Aktor-Verbindern in Verpackungsmaschinen und Förderanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu einzelnen Befestigungsclips ermöglicht die 5-fach-Bauform die gleichzeitige und symmetrische Anordnung mehrerer Verbinder mit nur einer Komponente, was Bestückungszeit und Fehlerquoten senkt. Lieferumfang: 25 Stück pro Verpackungseinheit in Karton.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0385 kg
|
| Artikelgewicht: |
0,0077 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,60 × 4,78 × 1,10 cm |
Technische Daten
Geometrische Daten
| Breite |
47,8 mm / 1.882 inch |
| Höhe |
11,03 mm / 0.434 inch |
| Höhe ab Oberfläche |
6,5 mm / 0.256 inch |
| Tiefe |
56 mm / 2.205 inch |
Mechanische Daten
| Bauform |
5-fach |
| Befestigungsart |
Rastfuß |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,232MJ |
| Gewicht |
7,7 g
|
Kaufmännische Daten
| VPE (UVPE) |
25 (5) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4066966120011 |
| Zolltarifnummer |
39269097900 |
Produktklassifikation
| UNSPSC |
39121702 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
