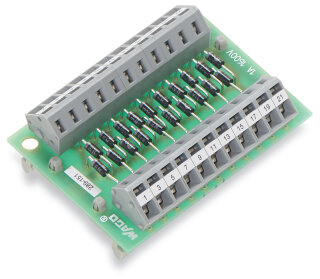

Bauteilmodul mit Diode 289-151 CAGE CLAMP 2,5 mm² grau

Bauteilmodul mit Diode 289-151 CAGE CLAMP 2,5 mm² grau

Artikelnummer: WAG-289-151
GTIN: 4045454380960
HAN: 289-151
Inhalt: 1 Stück

Bauteilmodul mit 20 Dioden, 2,5 mm² Leiterquerschnitt, CAGE CLAMP Anschluss, 250 V AC/DC. Für Funktionsbaugruppen in Schaltschränken.

48,83 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 75,48 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Bauteilmodul 289-151 ist eine vorgefertigte Schutzschaltung mit 20 integrierten Dioden (Typ EM 513) für die Verdrahtung in kompakten Steuerungsverteilern. Das Modul wird auf Tragschiene 35 mm montiert und verbindet alle 20 Dioden-Anoden oder -Kathoden in Serie mit je 1 A Richtstrom pro Diode in Einwegschaltung. Die Anschlüsse arbeiten nach dem CAGE CLAMP Prinzip und akzeptieren eindrähtiges Material von 0,08 bis 2,5 mm² sowie feindrähtiges Kabel mit Abisolierlänge 5 bis 6 mm, ohne Werkzeug. Das Gehäuse aus Polyamid PA66 (UL 94 V2) misst 69 mm Breite × 50 mm Höhe × 21 mm Tiefe und ist für Umgebungstemperaturen von ?25 bis +40 °C ausgelegt.

Anwendungsbereiche

Die Bemessungsspannung liegt bei 250 V AC/DC mit einer Bemessungsstoßspannung von 4 kV. Das Modul findet typischerweise Einsatz bei der Parallelverdrahtung mehrerer Schaltausgänge in SPS-Steuerungen, um Optokoppler-Ausgänge gegen Induktivität zu sichern, oder als Funktionsbaugruppe zur zentralisierten Anordnung von Freilaufdioden in Relaisschaltungen. Die werkzeuglose CAGE CLAMP Technologie vereinfacht die Verdrahtung und spart Anschlusszeit. Für die sichere Anwendung ist ein Berührungsschutz durch Abdeckprofile wie die WAGO Serie 709 erforderlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,0355 kg

Artikelgewicht:

0,0355 kg

Abmessungen ( Länge × Breite × Höhe ):

2,10 × 6,90 × 5,00 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Spitzensperrspannung	1600 V
Richtstrom in Einwegschaltung (ohmsch)	1 A
Diodentyp	EM 513
Anzahl/Typ der Diode/LED	20 Dioden
Richtstrom einer Diode in Einwegschaltung, ohmsch	1 A
Durchlassspannung pro Diode	1,1 V
Durchlassstrom pro Diode (ohmsch)	1 A
Leckstrom	50µA

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Schutzart	IP00

Anschlussdaten

Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	69 mm / 2.717 inch
Höhe	50 mm / 1.969 inch
Tiefe ab Oberkante Tragschiene	21 mm / 0.827 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Leiterplatte mit Montagefüßen

Werkstoffdaten

Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V2
Brandlast	0,056MJ
Gewicht	35,5 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +40 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	25 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454380960
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121624
eCl@ss 10.0	27-14-11-27
eCl@ss 9.0	27-37-92-16
ETIM 9.0	EC000903
ETIM 10.0	EC000903
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Bulgaria)	9d6b0648-24e2-47a3-98c7-8ae0ce95627c
SCIP notification number (Czech Republic)	38fb7a70-155d-47f3-a266-5b93fc5bcac6
