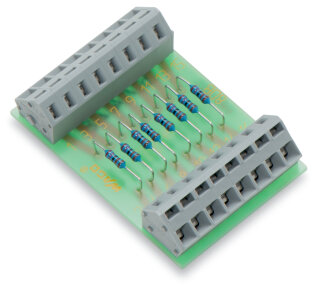

Bauteilmodul mit Widerstand 289-114 2K7 0,6 W CAGE CLAMP

Bauteilmodul mit Widerstand 289-114 2K7 0,6 W CAGE CLAMP

Artikelnummer: WAG-289-114
GTIN: 4045454192938
HAN: 289-114
Inhalt: 1 Stück

Bauteilmodul mit Widerstand 2K7, 0,6 W, ±1 % Toleranz, Leiterquerschnitt 0,08 bis 2,5 mm². CAGE CLAMP Anschlusstechnik für Schaltschrank-Verdrahtung.

16,55 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 30,45 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Bauteilmodul 289-114 ist ein Widerstandsmodul mit 2K7 Nennwert und 0,6 W Belastbarkeit für die Schaltschrank-Elektronik und Steuerungstechnik. Das Modul arbeitet bei Betriebsspannungen bis 40 V AC/DC mit einer Toleranz von ±1 % und einem Temperaturkoeffizient von 50 ppm (20 °C). Die CAGE CLAMP Anschlusstechnik akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² sowohl eindrähtiger als auch feindrähtiger Ausführung; die notwendige Abisolierlänge beträgt 5 bis 6 mm. Das Modul wird auf Tragschienen montiert und besitzt die Gehäusebauform Leiterplatte mit den Abmessungen 42,5 mm Breite, 32 mm Höhe und 62,5 mm Tiefe.

Anwendungsbereiche

Typische Anwendungsfelder sind die Impedanzanpassung in digitalen Steuerkreisen, Signalkonditionierung in SPS-Eingängen sowie Spannungsteilung in analoger Messtechnik. Das Modul wird in Serien von 8 Stück geliefert, was für Mehrfach-Funktionen oder Redundanzschaltungen in Verpackungsmaschinen und Automatisierungsanlagen sinnvoll ist.

Vorteile gegenüber Alternativen

Im Unterschied zu konfektionierten Einzelwiderständen bietet das WAGO-Modul die durchsteck-freie Push-in-Verbindung, die Verdrahtungszeit spart und Fehlverdrahtungen reduziert. Für den Betrieb ist ein notwendiger Berührungsschutz durch den Anlagenerrichter zu gewährleisten, etwa mit einem WAGO-Abdeckprofil der Serie 709.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,0234 kg

Artikelgewicht:

0,0234 kg

Abmessungen ( Länge × Breite × Höhe ):

6,25 × 4,25 × 3,20 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s

Elektrische Daten

Betriebsspannung	<= AC/DC 40 V
Widerstand	2K7
Toleranz	±1 %
Widerstand Typ/Bauform	DIN 0207
Temperaturkoeffizient	50 ppm (20 °C)
Belastbarkeit Bauteil (P70)	0,6 W

Sicherheit und Schutz

Schutzart	IP00

Anschlussdaten

Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	42,5 mm / 1.673 inch
Höhe ab Oberfläche	32 mm / 1.26 inch
Tiefe	62,5 mm / 2.461 inch

Mechanische Daten

Montageart	Montage auf Tragschiene über Tragschienenadapter
Gehäusebauform	Leiterplatte

Werkstoffdaten

Brandlast	0,802MJ
Gewicht	23,4 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +40 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	50 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454192938
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	32121705
eCl@ss 10.0	27-39-03-13
eCl@ss 9.0	27-39-03-13
ETIM 9.0	EC000903
ETIM 10.0	EC000903
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
