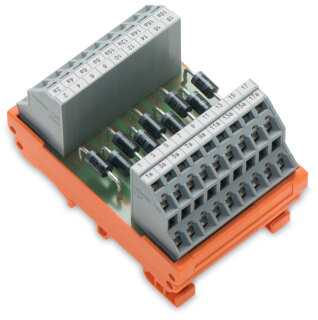

Bauteilmodul mit Diode 289-105 CAGE CLAMP 9x1N5408 2,5mm²

Bauteilmodul mit Diode 289-105 CAGE CLAMP 9x1N5408 2,5mm²

Artikelnummer: WAG-289-105
GTIN: 4045454198282
HAN: 289-105
Inhalt: 1 Stück

Bauteilmodul mit 9 Dioden 1N5408, 250 V AC/DC, 3 A Richtstrom, CAGE CLAMP-Anschluss für 0,08 bis 2,5 mm². Bestückungsmodul für Reihenklemmen-Schaltschränke.

60,88 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 94,13 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Bauteilmodul 289-105 ist ein vorkonfiguriertes Bestückungsmodul mit neun integrierten Gleichrichterdioden vom Typ 1N5408 für WAGO-Reihenklemmen der Serie 736. Das Modul nutzt die bewährte CAGE CLAMP-Anschlusstechnik mit werkzeuglosem Anschluss für Leiterquerschnitte von 0,08 bis 2,5 mm² (28 bis 12 AWG) für ein- und mehradrige Leiter. Die Betriebsspannung liegt bei maximal 250 V AC/DC bei einer Spitzensperrspannung von 1000 V pro Diode. Jede Diode erreicht in der Einwegschaltung einen Richtstrom von 3 A bei einer typischen Durchlassspannung von 1,3 V. Die Bemessungsstoßspannung beträgt 4 kV, der Verschmutzungsgrad ist 2.

Anwendungsbereiche

Typische Einsatzfelder sind die Bestückung von Steuerstromkreisen mit Freilaufdioden zum Schutz vor Spannungsspitzen bei induktiven Lasten sowie die Integration in Schaltschränken für Steuerungen von Förderanlagen und Verpackungsmaschinen. Das Modul wird auf Tragschiene 35 mm montiert und hat abweichend vom reinen Leiterquerschnitt Abmessungen von 51 mm Breite, 85 mm Höhe und 48 mm Tiefe. Ein notwendiger Berührungsschutz muss durch den Anlagenerrichter beispielsweise mit einem WAGO-Abdeckprofil der Serie 709 sichergestellt werden. Das Gehäusebauform ist als Montagesockel ausgeführt, Gewicht 79,2 g.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,0792 kg

Artikelgewicht:

0,0792 kg

Abmessungen ( Länge × Breite × Höhe ):

5,20 × 5,10 × 8,50 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Spitzensperrspannung	1000 V
Diodentyp	1N5408
Anzahl/Typ der Diode/LED	9 Dioden
Richtstrom einer Diode in Einwegschaltung, ohmsch	3 A
Durchlassspannung pro Diode	1,3 V
Durchlassstrom pro Diode (ohmsch)	3 A
Leckstrom	10µA

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Schutzart	IP00

Anschlussdaten

Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	51 mm / 2.008 inch
Höhe	85 mm / 3.346 inch
Tiefe ab Oberkante Tragschiene	48 mm / 1.89 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Brandlast	0,534MJ
Gewicht	79,2 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +40 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454198282
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121629
eCl@ss 10.0	27-14-11-27
eCl@ss 9.0	27-14-11-49
ETIM 9.0	EC000903
ETIM 10.0	EC000903
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Bulgaria)	051bb2a9-5315-4f37-b0e3-aeb042beb2da
SCIP notification number (Czech Republic)	dd3b9fed-68b1-4d60-8abb-e06327e7f4ca
