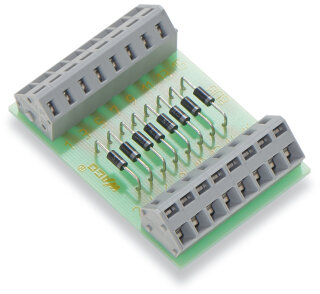

Bauteilmodul mit Diode 1N4007 8 Stück CAGE CLAMP 2,5 mm²

Bauteilmodul mit Diode 1N4007 8 Stück CAGE CLAMP 2,5 mm²

Artikelnummer: WAG-289-101
GTIN: 4045454192747
HAN: 289-101
Inhalt: 1 Stück

Bauteilmodul mit 8 Dioden 1N4007, Richtstrom 1 A / 250 V Bemessungsspannung. CAGE CLAMP Anschluss für Leiterquerschnitte 0,08 bis 2,5 mm².

21,25 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 32,86 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Bauteilmodul 289-101 von WAGO ist ein Reihenklemmen-Anschlussmodul mit acht integrierten Gleichrichterdioden des Typs 1N4007. Die Dioden ermöglichen sichere Entkopplung oder Schutzschaltung in Steuerungsverteilern und Schaltschränken bei Betriebsspannungen bis 250 V AC/DC. Jede Diode ist für einen Richtstrom von 1 A ausgelegt und hat eine Durchlassspannung von 1,1 V; die Spitzensperrspannung beträgt 1000 V. Das Modul wird auf die WAGO-Tragschienenserie 236 mit CAGE CLAMP Anschlusiechnik montiert und akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² für ein- und mehradrige Leiter. Die erforderliche Abisolierlänge beträgt 5 bis 6 mm. Die Bemessungsstoßspannung liegt bei 4 kV und der Verschmutzungsgrad bei 2. Das Gehäuse basiert auf einer Leiterplatte mit einer Breite von 42,5 mm und einer Tiefe von 62,5 mm.

Anwendungsbereiche

Typische Anwendungen sind die Freilaufdioden-Bestückung für Relaisspulen in Steuerstromkreisen sowie die Gleichrichtung und Schutzschaltung in SPS-Ausgangsbeschaltungen. Weitere Einsatzfelder sind die Diodenentkopplung in dezentralen Feldgeräten und Sensor-Aktor-Modulen bei Automatisierungsanlagen. Das Modul arbeitet im Temperaturbereich von -25 bis +40 °C. Zum Schutz vor Berührung spannungsführender Teile wird die Installation eines WAGO-Abdeckprofils der Serie 709 oder einer gleichwertigen Abdeckung empfohlen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,0249 kg

Artikelgewicht:

0,0249 kg

Abmessungen ( Länge × Breite × Höhe ):

6,25 × 4,25 × 3,20 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Spitzensperrspannung	1000 V
Diodentyp	1N4007
Anzahl/Typ der Diode/LED	8 Dioden
Richtstrom einer Diode in Einwegschaltung, ohmsch	1 A
Durchlassspannung pro Diode	1,1 V
Durchlassstrom pro Diode (ohmsch)	1 A
Leckstrom	50µA

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Schutzart	IP00

Anschlussdaten

Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	42,5 mm / 1.673 inch
Höhe ab Oberfläche	32 mm / 1.26 inch
Tiefe	62,5 mm / 2.461 inch

Mechanische Daten

Montageart	Montage auf Tragschiene über Tragschienenadapter
Gehäusebauform	Leiterplatte

Werkstoffdaten

Brandlast	0,898MJ
Gewicht	24,9 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +40 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	50 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454192747
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121629
eCl@ss 10.0	27-14-11-27
eCl@ss 9.0	27-14-11-49
ETIM 9.0	EC000903
ETIM 10.0	EC000903
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	7(a)
SCIP notification number (Austria)	5ada6374-77eb-424f-80eb-723f2fcafa07
