Produktbeschreibung

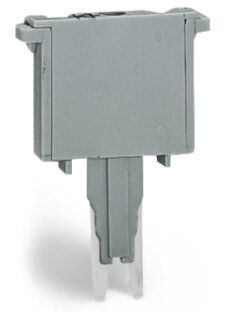

Der Bauelementestecker 280-801/281-940 ist ein 2-poliger Stecker mit integriertem Widerstand der Bauform 1K74 zur Verdrahtung von Elektronikkomponenten in industriellen Steuerungen. Der Stecker ist für Betriebsspannungen bis 250 V AC ausgelegt und hat eine Nennleistung von maximal 0,6 W bei einer Widerstandstoleranz von ±1 %. Mit einer Breite von nur 5 mm passt der grau isolierte Stecker kompakt in enge Schaltschrankräume und auf dicht belegte Leiterplattenmontagen. Das Isoliergehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94, was Flammenausbreitung auch bei höheren thermischen Belastungen verhindert. Der Wärmewiderstand von 140 K/W ermöglicht sichere Wärmeableitung bei der spezifizierten maximalen Leistung.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Sensor- und Aktor-Anschlüssen in Automatisierungsschränken, etwa bei Näherungsschaltern oder Signalumwandlung im Bereich der Mess- und Sensortechnik. Ein weiteres Anwendungsfeld ist die Beschaltung von Steuermodulen und Zwischensteckern in Verpackungs- und Förderanlagen, wo definierte Widerstände für Signalkonditioning erforderlich sind. Die integrierte Widerstandsfunktion vermeidet zusätzliche externe Bauelemente und reduziert Verdrahtungsaufwand im Schaltschrank. Gemäß EN 60947-7-1 und EN 60664-1 ist der Stecker für die Verschmutzungsgrad-Kategorie 3 zertifiziert und erfüllt eine Bemessungsstoßspannung von 4 kV. Die Schutzart IP20 gewährleistet Schutz vor direktem Kontakt und grobem Schmutz in typischen Innenraum-Schaltanlagen. Das Produkt ist RoHS-konform und wird in Deutschland gefertigt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2700 kg
|
| Artikelgewicht: |
0,0027 kg
|
| Abmessungen
( Breite ):
|
0,50 cm |
Technische Daten
Elektrische Daten
| Betriebsspannung |
AC 250 V |
| Leistung max. |
0,6 W
|
| Wärmewiderstand |
140 |
| Toleranz |
±1 % |
| Widerstand Typ/Bauform |
DIN 0207 |
Sicherheit und Schutz
| Bemessungsstoßspannung |
4 kV
|
| Verschmutzungsgrad |
3 |
| Schutzart |
IP20 |
Geometrische Daten
Werkstoffdaten
| Farbe |
grau |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Isolierstoffgruppe |
I |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,048MJ |
| Gewicht |
2,7 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-25 ... +70 °C |
| Verarbeitungstemperatur |
-35 ... +85 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 60947-7-1EN 60664-1EN 60552 |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143032452 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| ETIM 9.0 |
EC002018 |
| ETIM 10.0 |
EC002018 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
