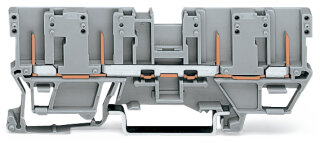

4-Pin-Basisklemme 769-151 Durchgangsklemme grau 32 A

Artikelnummer: WAG-769-151
GTIN: 4044918542456
HAN: 769-151
Inhalt: 50 Stück

4-Pin-Durchgangsklemme 769-151, 32 A, Frontverdrahtung, für Tragschiene 35 x 15 / 35 x 7,5. Steckbare Reihenklemme für Schaltanlagen- und Steuerungsbau.

54,57 €

1,09 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 92,82 €

● Bestellbar, Lieferzeit 11 - 14 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 4-Pin-Basisklemme 769-151 ist eine Durchgangsklemme der WAGO X-COM®-Serie für steckbare Reihenklemmen-Systeme. Sie verfügt über einen Bemessungsstrom von 32 A, eine Frontverdrahtung und wird auf Tragschienen 35 x 15 sowie 35 x 7,5 montiert. Die Basisklemme hat eine Breite von 5 mm, eine Höhe von 87,5 mm und eine Tiefe von 28,5 mm ab Oberkante Tragschiene. Das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94, die Farbe ist grau. Der Betriebstemperaturbereich liegt zwischen -60 und +105 °C, die Verarbeitungstemperatur zwischen -35 und +85 °C. Die 769-151 ist das Kernelement des X-COM-Systems für variable Verdrahtungsstrukturen in Schaltanlagen und Steuerungsverteilern, besonders in Bahntechnik und Automatisierungslösungen.

Anwendungsbereiche

Sie ermöglicht durch ihre Stecktechnik schnelle Vorfertigungen von Verdrahtungsmodulen, was Montage- und Instandhaltungskosten senkt. Die Frontverdrahtung erlaubt horizontale Leitungsführung direkt an der Tragschiene ohne zusätzliche Kabelwege. Die Klemme lässt sich mit anderen X-COM-Modulen kombinieren. Am Ende jeder Klemmenleiste ist obligatorisch eine Trennwand (Bestellnr. 209-191) oder eine 10-mm-Endklammer (Bestellnr. 249-117) zu setzen. Das System ist modular aufgebaut und ermöglicht Vorkonfektionierung auf dem Lagerplatz oder direkt beim Hersteller, was Fehlerquoten minimiert und Betriebsdauer optimiert. Das Gewicht pro Klemme beträgt 8,6 g, die VPE liegt bei 50 Stück.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4300 kg
Artikelgewicht:	0,0086 kg
Abmessungen ( Länge × Breite × Höhe ):	2,85 × 0,50 × 8,75 cm

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.
Sicherheitshinweis 2	Bei Verwendung von 2-Leiter-Federleisten können keine Schachtelbrücker in den Klemmen gesetzt werden.

Elektrische Daten

Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Bemessungsstrom IN zur Verlustleistungsangabe	32 A

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5 mm / 0.197 inch
Höhe	87,5 mm / 3.445 inch
Tiefe ab Oberkante Tragschiene	28,5 mm / 1.122 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,139MJ
Gewicht	8,6 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	18 (X-COM System)
VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918542456
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
