Produktbeschreibung

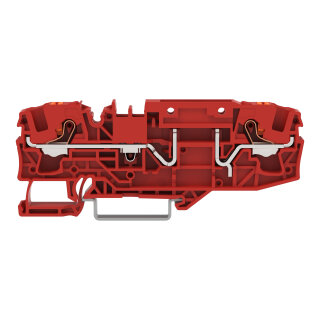

Die 2-Leiter-Basisklemme 2206-1663 ist eine Durchgangsreihenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung für die Montage auf Hutschiene 35 mm (Breite 35 x 15 sowie 35 x 7,5). Der Nennquerschnitt liegt bei 6 mm², wobei die Klemme für eindräthige Leiter einen Anschlussbereich von 0,5 bis 10 mm² abdeckt. Feindräthige Leiter werden ebenfalls von 0,5 bis 10 mm² unterstützt, während direkt steckbare eindräthige Leiter einen Querschnitt von 2,5 bis 10 mm² erfordern. Die Abisolierlänge muss zwischen 13 und 15 mm liegen. Betriebstemperaturen von –60 bis +105 °C ermöglichen den Einsatz in industriellen Schaltschränken und Steuerungsverteilern. Der Bemessungsstrom liegt bei 30 A mit einer Verlustleistung von 0,702 W pro Pol.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von SPS-Eingängen und Ausgangsmodulen, die Sensoranbindung in Automatisierungsanlagen sowie die Steuerungsverdrahtung in Verpackungsmaschinen und Förderbanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in CAGE CLAMP®-Technologie eine werkzeuglose, schnelle Verdrahtung ohne Drehmoment-Einstellung, was die Verdrahtungszeit deutlich verkürzt. Die rote Isolierstoffgruppe I und die Frontverdrahtung erlauben kompakte Schaltschrank-Layouts mit hoher Verdrahtungsdichte. Zubehör wie Stecker der Serie 2206 und Endplatten sind separat erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4475 kg
|
| Artikelgewicht: |
0,0179 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,29 × 0,75 × 9,63 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen. |
Elektrische Daten
| Verlustleistung, pro Pol (Potential) |
0,702 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
30 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,702 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
30 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
6 mm² |
| Eindrähtiger Leiter |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Eindrähtiger Leiter; direkt steckbar |
2,5 ... 10 mm² / 14 ... 8 AWG |
| Feindrähtiger Leiter |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 6 mm² / 20 ... 10 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
2,5 ... 6 mm² / 16 ... 10 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
13 ... 15 mm / 0.51 ... 0.59 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
6 mm² |
| Eindrähtiger Leiter |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Eindrähtiger Leiter; direkt steckbar |
2,5 ... 10 mm² / 14 ... 8 AWG |
| Feindrähtiger Leiter |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 6 mm² / 20 ... 10 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
2,5 ... 6 mm² / 16 ... 10 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
13 ... 15 mm / 0.51 ... 0.59 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
7,5 mm / 0.295 inch |
| Höhe |
96,3 mm / 3.791 inch |
| Tiefe ab Oberkante Tragschiene |
32,9 mm / 1.295 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
rot |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,296MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
17,9 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966328240 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
