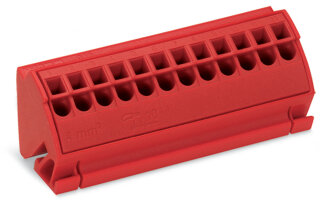

Anschlussblock 812-103 Sammelschiene Push-in CAGE CLAMP 12-fach rot

Artikelnummer: WAG-812-103
GTIN: 4044918253284
HAN: 812-103
Inhalt: 10 Stück

Potentialklemme 812-103 für Sammelschienen 10 × 3 mm, 12 Klemmstellen, 0,5–4 mm², 96 A, 1000 V, Push-in CAGE CLAMP®, rot.

82,84 €

8,28 € pro 1 Stück

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Anschlussblock 812-103 ist eine Potentialklemme für Sammelschienen-Systeme mit 12 Klemmstellen in einer Ebene. Die Klemme arbeitet nach dem Push-in CAGE CLAMP®-Prinzip und bietet werkzeuglose Verdrahtung für starre und mehrdrätige Leiter mit Aderendhülse. Der Bemessungsstrom beträgt 96 A bei 1000 V Bemessungsspannung und 6 kV Bemessungsstoßspannung (Überspannungskategorie III, Verschmutzungsgrad 3). Anschlussquerschnitte von 0,5 bis 4 mm² sind zulässig; erforderliche Abisolierlänge: 11 mm. Der Betrieb erfolgt im Temperaturbereich von ?35 bis +85 °C, was ihn für Schaltschränke in Industrieumgebungen geeignet macht. Die Sammelschienenblock-Reihenklemme wird frontverdrahtet und hat die Abmessungen 75 × 30 × 27,5 mm.

Anwendungsbereiche

Typische Anwendungen sind die Potentialverteilung in Niederspannungsverteilern, die Parallelverdrahtung von Stromkreisen in Schaltanlagen sowie die Sammelschienen-Anschlussverdrahtung in Energiemess- und Steuerungsverteilern.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen-Sammelschienensystemen ermöglicht die Push-in-Technologie schnellere Verdrahtung ohne zusätzliche Werkzeuge. Die rote Farbmarkierung kennzeichnet das Potential und unterstützt die Schaltplan-Konformität nach DIN-Farbvorgaben.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,3570 kg
Artikelgewicht:	0,0357 kg
Abmessungen ( Länge × Breite × Höhe ):	2,75 × 7,50 × 3,00 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	1000 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	96 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Bemessungsstrom Hinweis	Strombelastbarkeit: Unter Berücksichtigung des maximalen Summenstromes von 96 A für die Sammelschienenblöcke, können die Klemmstellen mit dem jeweiligen Leiternennstrom der zugelassenen Anschlussquerschnitte belastet werden. Diese Angabe gilt nur bei Stromverteilung über die verzinnte Sammelschiene
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	1000 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	96 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Bemessungsdaten gemäß IEC/EN – Hinweise

Bemessungsstrom Hinweis	Strombelastbarkeit: Unter Berücksichtigung des maximalen Summenstromes von 96 A für die Sammelschienenblöcke, können die Klemmstellen mit dem jeweiligen Leiternennstrom der zugelassenen Anschlussquerschnitte belastet werden. Diese Angabe gilt nur bei Stromverteilung über die verzinnte Sammelschiene

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 4 mm² / 20 ... 12 AWG
Mehrdrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Abisolierlänge	11 mm / 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 4 mm² / 20 ... 12 AWG
Mehrdrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Abisolierlänge	11 mm / 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	75 mm / 2.953 inch
Höhe	30 mm / 1.181 inch
Tiefe	27,5 mm / 1.083 inch

Werkstoffdaten

Farbe	rot
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,741MJ
Gewicht	35,7 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-35 ... +85 °C

Kaufmännische Daten

Produktgruppe	12 (Rangiersysteme und Anschlussblöcke)
VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918253284
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-46
eCl@ss 9.0	27-14-11-46
ETIM 9.0	EC000001
ETIM 10.0	EC000001
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
