Produktbeschreibung

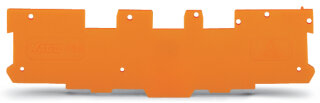

Die Abschluss- und Zwischenplatte 769-316 ist eine Isolierstoffkomponente für das X-COM Reihenklemmen-System von WAGO. Mit einer Dicke von 1,1 mm und den Außenmaßen 87,2 mm Höhe mal 24,1 mm Tiefe passt sie exakt in die Klemmengeometrie und fungiert als Abschluss an den Kettenenden oder als elektrische und mechanische Trennung zwischen Klemmengruppen. Das Material besteht aus Polyamid PA66 der Isolierstoffgruppe I mit der Brennbarkeitsklasse V0 nach UL 94. Die orange Färbung entspricht der standardisierten WAGO-Farbkodierung für sichere Verdrahtungszuordnung. Das Gewicht von nur 2,1 Gramm bei einer Verpackungseinheit von 100 Stück macht sie zu einem kostengünstigen und logistisch Verschleißteil.
Anwendungsbereiche
Typische Anwendungen sind die Reihen-Ergänzung in Schaltschränken für Steuerungsverteilern, wo mehrere Klemmenreihen nebeneinander montiert werden, sowie der Schutz von Klemmenreihen-Enden vor Verschmutzung und Feuchtigkeitseintritt. Im Maschinenbau und in der Verpackungsindustrie werden Abschlussplatten häufig bei der Verdrahtung von Sensor-Aktor-Anbindungen an Steuerungsblöcke verwendet, um elektrische Sicherheit und optische Ordnung zu gewährleisten. Die Platte ist RoHS-konform und wird in Deutschland gefertigt. Als Zubehör zur Reihenklemmen-Serie passt sie auf alle X-COM kompatiblen Klemmen und wird werkzeuglos aufgesteckt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0525 kg
|
| Artikelgewicht: |
0,0021 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,41 × 0,11 × 8,72 cm |
Technische Daten
Geometrische Daten
| Breite |
1,1 mm / 0.043 inch |
| Höhe |
87,2 mm / 3.433 inch |
| Tiefe |
24,1 mm / 0.949 inch |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,062MJ |
| Gewicht |
2,1 g
|
Kaufmännische Daten
| Produktgruppe |
18 (X-COM System) |
| VPE (UVPE) |
100 (25) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4017332602525 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
39121613 |
| eCl@ss 10.0 |
27-14-11-33 |
| eCl@ss 9.0 |
27-14-11-33 |
| ETIM 9.0 |
EC000886 |
| ETIM 10.0 |
EC000886 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
