Produktbeschreibung

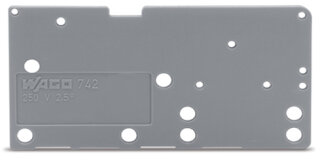

Die Abschlussplatte 742-152 ist eine anrastbare Endplatte für Reihenklemmen-Systeme im Schaltschrankbau. Mit einer Dicke von 1,5 mm und den Abmessungen 23,2 mm Höhe × 53,2 mm Tiefe schließt sie Reihenklemmen-Reihen seitlich ab und verbessert die mechanische Stabilität der Klemmenblöcke. Der Werkstoff ist Polyamid PA66 in der Brennbarkeitsklasse V0 nach UL 94, wodurch die Platte selbstlöschend und sicherheitstechnisch ist. Das Gewicht beträgt nur 2 g, die Isolierstoffgruppe ist I. Die anrastbare Befestigung ermöglicht werkzeuglose Montage direkt an den Klemmenreihen ohne zusätzliche Verschraubung.
Anwendungsbereiche
Typische Anwendungen sind die Abschlusssicherung von Durchführungsklemmen in Verteilerblöcken, die Stabilisierung von mehrteiligen Klemmengruppen in Schaltschränken sowie die Trennung von Steuerstromkreisen in Maschinensteuerungen. In der Elektroinstallation mit Reihenklemmen-Systemen wie WAGO WAG-Klemmen sind Abschlussplatten notwendig, um ein sauberes und sicheres Schaltschrank-Layout zu gewährleisten.
Vorteile gegenüber Alternativen
Im Unterschied zu Zwischenplatten, die zwischen zwei Klemmenreihen sitzen, schließt die Abschlussplatte eine Reihe endgültig nach außen ab. Die geringe Abmessung und das minimale Gewicht ermöglichen platzsparende Verdrahtung auch in kompakten Schaltschrankanordnungen. Lieferung erfolgt in Karton-Packungen zu je 100 oder 300 Stück.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2000 kg
|
| Artikelgewicht: |
0,0020 kg
|
Technische Daten
Geometrische Daten
| Breite |
1,5 mm / 0.059 inch |
| Höhe |
23,2 mm / 0.913 inch |
| Tiefe |
53,2 mm / 2.094 inch |
Mechanische Daten
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,061MJ |
| Gewicht |
2 g
|
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
300 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4017332412520 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
39121702 |
| eCl@ss 10.0 |
27-44-04-92 |
| eCl@ss 9.0 |
27-44-04-92 |
| ETIM 9.0 |
EC000886 |
| ETIM 10.0 |
EC000886 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
