Produktbeschreibung

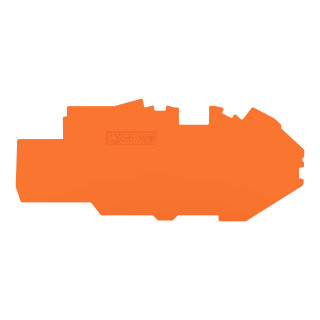

Die Abschluss- und Zwischenplatte 2216-7792 ist eine Isolierkomponente für Reihenklemmen-Systeme mit 1 mm Materialdicke und orange Färbung. Das Gehäuse besteht aus Polyamid PA66 der Isolierstoffgruppe I und erfüllt die Brennbarkeitsklasse V0 nach UL 94. Die Abmessungen betragen 98,1 mm Höhe und 41,7 mm Tiefe bei nur 4,8 g Gewicht. Die Montage erfolgt durch Anrasten an den Träger- und Klemmenelementen, ohne zusätzliche Befestigungsmittel.
Anwendungsbereiche
Im Schaltschrankbau dienen Abschlussplatten zur seitlichen Abdeckung von Reihenklemmen-Reihen und verhindern das Eindringen von Verschmutzung und Kontakt mit stromführenden Teilen. Zwischenplatten trennen mehrere Klemmblöcke galvanisch voneinander ab und erhöhen damit die Spannungsfestigkeit zwischen einzelnen Stromkreisen. Typische Anwendungen sind die Strukturierung von Steuerspannungsverteilern in Verpackungsmaschinen sowie die Unterteilung von Energieverteilstationen in Förderanlagen nach funktionalen Gruppen. Die PA66-Konstruktion mit V0-Einstufung gewährleistet langzeitstabile Isolationsfestigkeit unter Normalklima bis zu Temperaturwechsellasten. Das Material ist RoHS-konform und das Ursprungsland ist Deutschland. Verpackung: 20 Stück pro Karton.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0960 kg
|
| Artikelgewicht: |
0,0048 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,17 × 0,10 × 9,81 cm |
Technische Daten
Geometrische Daten
| Breite |
1 mm / 0.039 inch |
| Höhe |
98,1 mm / 3.925 inch |
| Tiefe |
41,7 mm / 1.642 inch |
Mechanische Daten
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,142MJ |
| Gewicht |
4,8 g
|
Kaufmännische Daten
| VPE (UVPE) |
20 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966499162 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
39121702 |
| ETIM 9.0 |
EC000886 |
| ETIM 10.0 |
EC000886 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
