Produktbeschreibung

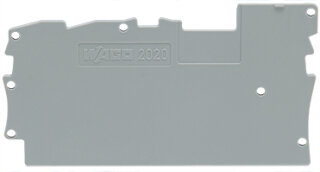

Die Abschluss- und Zwischenplatte 2020-1391 ist eine Funktionskomponente für WAGO-Reihenklemmen im X-COM®S-SYSTEM und dient zur Trennung und Abschluss von Klemmenleisten. Die Platte hat eine Dicke von 1 mm, eine Höhe von 57,8 mm und eine Tiefe von 31,6 mm. Der Werkstoff ist Polyamid PA66 in grauer Farbe, klassifiziert in Isolierstoffgruppe I mit Brennbarkeitsklasse V0 nach UL 94. Das Gewicht beträgt 1,8 g pro Stück, die Montageart ist anrastbar ohne zusätzliche Befestigung. Die Platte
Anwendungsbereiche
wird typischerweise zwischen mehreren Klemmenleisten eingesetzt, um elektrische Abtrennung und konstruktive Ordnung im Schaltschrank zu erreichen. Ein weiterer Einsatzfall ist die Abschlussfunktion am Ende einer Klemmenreihe, als Alternative zu Endklammern. Dabei wird die Platte einfach in die Rastnut der benachbarten Klemme eingeführt. Im X-COM®S-SYSTEM werden Abschluss- und Zwischenplatten häufig in Kombination mit Trennwänden (Bestellnr. 209-191) oder 10-mm-Endklammern (Bestellnr. 249-117) eingesetzt, um die elektrische Sicherheit und mechanische Stabilität einer mehrfach unterteilten Klemmenleiste zu gewährleisten. Die PA66-Konstruktion mit V0-Einstufung erfüllt hohe Anforderungen an Kurzschlussfestigkeit und Flammschutz in industriellen Schaltschränken. Lieferung im Karton, VPE 100 Stück (UVPE 25 Stück), Made in Germany.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0450 kg
|
| Artikelgewicht: |
0,0018 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,16 × 0,10 × 5,78 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Am Ende einer WAGO Klemmenleiste X-COM®S-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen. |
Geometrische Daten
| Breite |
1 mm / 0.039 inch |
| Höhe |
57,8 mm / 2.276 inch |
| Tiefe |
31,6 mm / 1.244 inch |
Mechanische Daten
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,054MJ |
| Gewicht |
1,8 g
|
Kaufmännische Daten
| VPE (UVPE) |
100 (25) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143280839 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
39121702 |
| eCl@ss 10.0 |
27-14-11-33 |
| eCl@ss 9.0 |
27-14-11-33 |
| ETIM 9.0 |
EC000886 |
| ETIM 10.0 |
EC000886 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
