Produktbeschreibung

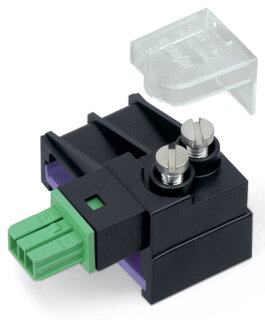

Das Abgriffmodul WINSTA IDC 893-262 ist ein steckbarer Installationssteckverbinder für KNX-Flachleitungssysteme mit 2-poligen Anschlüssen und grüner Kodierung E. Das Modul verbindet Flachleitungen der Querschnitte 5×2,5 mm² und 2×1,5 mm² über IDC-Technik (Insulation Displacement Contact) ohne Werkzeuge oder Verschraubung. Der Bemessungsstrom beträgt 3 A bei einem Kontaktübergangswiderstand von etwa 0,25 mOhm und gewährleistet sichere Signalübertragung in KNX-Netzwerken. Der mechanische Fehlsteckschutz mit Potentialkennzeichnung 1+ und 2- verhindert Verdrahtungsfehler auf der Baustelle. Das Modul ist für Dauergebrauchstemperaturen von –35 bis +85 °C ausgelegt und bietet im gesteckten Zustand die Schutzart IP2xC gegen Berührung spannungsführender Kontakte.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von dezentralisierten KNX-Sensoren und -Aktoren in Gebäudeinstallationen, der schnelle Austausch fehlerhafter Steuermodule im laufenden Betrieb sowie die Realisierung wartungsfreier Verbindungen in Leuchtenanschlüssen und Schaltschränken.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen verschraubten Installationssteckverbindern entfällt die aufwendige Vor-Ort-Verdrahtung vollständig; Installationen sind sofort betriebsbereit. Die Federanschlusstechnik CAGE CLAMP ermöglicht wiederholtes Ein- und Ausstecken ohne Verschleiß und reduziert Wartungskosten erheblich. Für KNX-Systeme mit höheren Leiterquerschnitten sind auch Varianten mit 5×4 mm² oder 8×2,5 mm² verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,9800 kg
|
| Artikelgewicht: |
0,0196 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,40 × 3,94 × 2,50 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
2 |
| Anschlusstechnik |
IDC-Anschluss |
| Betätigungsart |
Betätigungswerkzeug |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
IDC-Anschluss |
| Betätigungsart |
Betätigungswerkzeug |
| Polzahl |
2 |
Geometrische Daten
| Breite |
39,4 mm / 1.551 inch |
| Höhe |
25 mm / 0.984 inch |
| Tiefe |
44 mm / 1.732 inch |
Mechanische Daten
| Technologie |
KNX |
| Anwendung |
KNX |
| Kodierung |
E |
| variable Kodierung |
Nein |
| Aufdruck |
1+ 2- |
| Potentialkennzeichnung |
1+ 2- |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Anzahl der Steckzyklen |
200 |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Geeignet |
für Flachleitung 5 x 2,5 mm² + 2 x 1,5 mm² |
Steckverbindung
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
Werkstoffdaten
| Farbe |
grün |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Gewicht |
19,6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Leitung für Temperaturen <= 70 °C (inklusive halogenfrei)Flachleitung für Temperaturen –15 °C bis <= 70 °C (inklusive halogenfrei)Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454267292 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-06-01 |
| eCl@ss 9.0 |
27-44-06-01 |
| ETIM 9.0 |
EC002588 |
| ETIM 10.0 |
EC002588 |
| ECCN |
NO US CLASSIFICATION |
