Produktbeschreibung

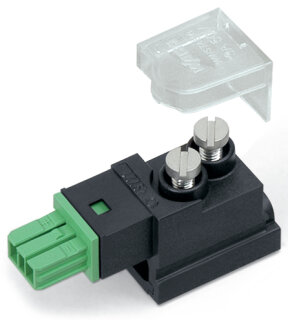

Das Abgriffmodul 893-122 von WAGO ist ein fehlsteckgeschützter Installationssteckverbinder der Serie WINSTA IDC für die 2-polige Flachleitung. Es unterstützt die Kodierung E für KNX-Systeme und arbeitet mit IDC-Anschlusstechnik (Betätigungswerkzeug). Die Schutzart IP20 schützt gegen das Eindringen fester Fremdkörper; im gesteckten Zustand liegt IP2xC vor. Der Durchgangswiderstand beträgt ca. 1 mOhm, der Kontaktübergang Stecker/Buchse ca. 0,25 mOhm. Die Betätigungstemperatur liegt zwischen -5 und +40 °C, die Dauergebrauchstemperatur zwischen -35 und +85 °C (Isolierteile bis 105 °C). Das Abgriffmodul
Anwendungsbereiche
eignet sich besonders für intelligente Hausinstallationen und KNX-Netzwerke, wo schnelle fehlerfreie Montagen ohne Verschraubung erforderlich sind. Typische Anwendungsfelder sind KNX-Bustechnik in Gebäudeautomation, Schaltschrank-Anschlussdose für Gebäudesteuerungen und dezentralisierte Sensoranbindung in intelligenten Liegenschaftsnetzen. Das Fehlsteckschutz-Design reduziert Montagefehlern und beschleunigt den Austausch defekter Module im laufenden Betrieb erheblich.
Vorteile gegenüber Alternativen
Im Unterschied zu verschraubten Kabelanschlüssen ermöglicht die Federanschlusstechnik werkzeuglose, sichere Verbindungen direkt vor Ort. Die Abmessungen betragen 17,7 mm Breite, 23,3 mm Höhe und 46,7 mm Tiefe. Installation nur durch Elektrofachkraft oder elektrisch unterwiesene Person nach DIN VDE 0105-100; nicht unter Spannung durchführen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,7000 kg
|
| Artikelgewicht: |
0,0140 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,67 × 1,77 × 2,33 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
2 |
| Anschlusstechnik |
IDC-Anschluss |
| Betätigungsart |
Betätigungswerkzeug |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
IDC-Anschluss |
| Betätigungsart |
Betätigungswerkzeug |
| Polzahl |
2 |
Geometrische Daten
| Breite |
17,7 mm / 0.697 inch |
| Höhe |
23,3 mm / 0.917 inch |
| Tiefe |
46,7 mm / 1.839 inch |
Mechanische Daten
| Technologie |
KNX |
| Anwendung |
KNX |
| Kodierung |
E |
| variable Kodierung |
Nein |
| Aufdruck |
1+ 2- |
| Potentialkennzeichnung |
1+ 2- |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Anzahl der Steckzyklen |
200 |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Geeignet |
für Flachleitung 2 x 1,5 mm² |
Steckverbindung
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
Werkstoffdaten
| Farbe |
grün |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Gewicht |
14 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Leitung für Temperaturen <= 70 °C (inklusive halogenfrei)Flachleitung für Temperaturen –15 °C bis <= 70 °C (inklusive halogenfrei)Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454267407 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-06-01 |
| eCl@ss 9.0 |
27-44-06-01 |
| ETIM 9.0 |
EC002588 |
| ETIM 10.0 |
EC002588 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
