Abgriffmodul WINSTA IDC 772-265 5-polig 25 A Flachleitung grau

Abgriffmodul WINSTA IDC 772-265 5-polig 25 A Flachleitung grau

Artikelnummer: WAG-772-265/060-000
GTIN: 4050821585787
HAN: 772-265/060-000
Inhalt: 10 Stück

Hersteller WAGO

5-poliges Abgriffmodul für Flachleitung 5 × 2,5 mm² + 2 × 1,5 mm², 25 A, IDC-Anschluss mit Fehlsteckschutz.

199,68 €

19,97 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 310,95 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

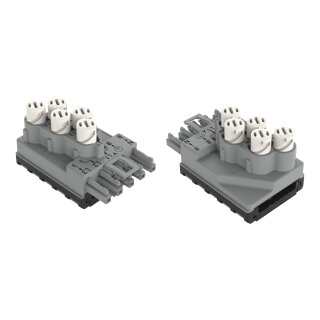

Das Abgriffmodul WINSTA IDC 772-265/060-000 ist ein 5-poliger Installationssteckverbinder für konfektionierte Flachleitungen in der Gebäudeautomation und Steuerungstechnik. Das Modul akzeptiert Leiterquerschnitte von 5 × 2,5 mm² plus 2 × 1,5 mm² und ist für Bemessungsströme bis 25 A ausgelegt. Die IDC-Anschlüsse (Insulation Displacement Contact) arbeiten mit Betätigungswerkzeugen, was eine werkzeuggerechte und reproduzierbare Verdrahtung ohne Schraubklemmen ermöglicht. Der Durchgangswiderstand liegt bei etwa 1 mOhm, die Kontaktübergänge bei circa 0,25 mOhm. Die Kodierung B und der implementierte Fehlsteckschutz verhindern Verwechslungen und Installationsfehler bei der Montage.

Anwendungsbereiche

Typische Anwendungsfelder sind die Verdrahtung von Steuerverteilungen in Verpackungsmaschinen, die Schaltschrank-Innenbestückung für Automatisierungsanlagen sowie die Gebäudeleittechnik bei Raster- oder Einlegeleuchten. Ein weiteres Einsatzgebiet liegt in der Robotik-Peripherie, wo schnelle und sichere Anschlussverbindungen erforderlich sind.

Vorteile gegenüber Alternativen

Gegenüber herkömmlichen Schraubklemmen reduziert das IDC-System Montagezeiten erheblich und minimiert Verdrahtungsfehler auf der Baustelle. Das Modul arbeitet im Dauertemperaturbereich von ?35 bis +85 °C und ist mit Haltekräften über 80 N verriegelt. Schutzart IP20 im ungekuppelten Zustand, IP2xC im gesteckten Zustand.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7590 kg
Artikelgewicht:	0,0759 kg
Abmessungen ( Länge × Breite × Höhe ):	7,90 × 5,00 × 4,65 cm

Technische Daten

Hinweise

Allgemeine Sicherheitshinweise	1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro

Elektrische Daten

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Allgemein

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Anschlussdaten

Gesamte Anzahl der Potentiale	5
Anschlusstechnik	IDC-Anschluss
Betätigungsart	Betätigungswerkzeug
Polzahl	5

Anschluss 1

Anschlusstechnik	IDC-Anschluss
Betätigungsart	Betätigungswerkzeug
Polzahl	5

Geometrische Daten

Breite	50 mm / 1.969 inch
Höhe	46,5 mm / 1.831 inch
Tiefe	79 mm / 3.11 inch

Mechanische Daten

Anwendung	Steuerungstechnik
Kodierung	B
variable Kodierung	Ja
Aufdruck	N ? L1 L2 L3
Potentialkennzeichnung	N ? L1 L2 L3
Haltekraft einer Steckverbindung	mit Verriegelung: > 80 N
Anzahl der Steckzyklen	200, ohne ohmsche Last100, mit ohmscher Last IN = 25 A, geprüft (4 mm2)
Schutzart	IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)
Geeignet	für Flachleitung 5 x 2,5 mm², 5 x 4 mm², 5 x 2,5 mm² + 2 x 1,5 mm²

Steckverbindung

Fehlsteckschutz	Ja
Hinweis zum Fehlsteckschutz	Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken
Verriegelung der Steckverbindung	Verriegelungsklinke
Hinweis zur Verriegelung	Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie

Werkstoffdaten

Farbe	grau
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Kontaktwerkstoff	Kupfer bzw. Kupferlegierung; oberflächenveredelt
Kontaktoberfläche	Zinn
Brandlast	1,277MJ
Gewicht	75,9 g

Umgebungsbedingungen

Verarbeitungstemperatur	-5 ... +40 °C
Dauergebrauchstemperatur	-35 ... +85 °C
Hinweis zur Dauergebrauchstemperatur	Leitung für Temperaturen <= 70 °C (inklusive halogenfrei)Flachleitung für Temperaturen –15 °C bis <= 70 °C (inklusive halogenfrei)Isolierteile für Temperaturen <= 105 °C
