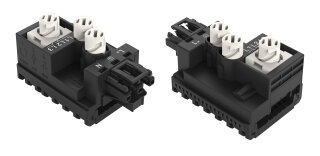

Abgriffmodul WINSTA IDC 772-263 3-polig Flachleitung 5×2,5mm² schwarz

Abgriffmodul WINSTA IDC 772-263 3-polig Flachleitung 5×2,5mm² schwarz

Artikelnummer: WAG-772-263
GTIN: 4045454062019
HAN: 772-263
Inhalt: 10 Stück

Abgriffmodul WINSTA IDC für Flachleitungen, 3-polig, 5×2,5 mm² + 2×1,5 mm², IDC-Anschluss, Kodierung A, Fehlsteckschutz, IP20.

103,61 €

10,36 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 161,25 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Abgriffmodul WINSTA IDC 772-263 ist ein steckbarer Installationssteckverbinder für Flachleitungen in der Gebäudeinstallation. Mit 3 Polen, IDC-Anschluss und Betätigungswerkzeug bietet das Modul eine wartungsfreie Lösung mit mechanischem Fehlsteckschutz. Die Polzahl von 3 mit Aufdruck L ? N ermöglicht standardgerechte Netzanwendungen nach Kodierung A. Leiterquerschnitte von 5×2,5 mm² plus 2×1,5 mm² werden aufgenommen, Betriebsstrom bis 25 A ist möglich. Der Durchgangswiderstand liegt bei circa 1 mOhm, der Kontaktübergang Stecker/Buchse bei 0,25 mOhm. Die Schutzart IP20 schützt vor Eindringen fester Fremdkörper; im gesteckten Zustand wird IP2xC erreicht.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Raster- oder Einlegeleuchten im Schaltschrank sowie schnelle, fehlerfreie Montagen in Leuchtenauslegern. In der Gebäudeinstallationstechnik vereinfacht der Fehlsteckschutz die Mehrfachmontage elektrischer Komponenten erheblich. Die Verarbeitungstemperatur liegt zwischen -5 und +40 °C, die Dauergebrauchstemperatur zwischen -35 und +85 °C (Leitung bis 70 °C). Haltekraft mit Verriegelung über 80 N. Abmessungen: 49 mm Breite × 46,5 mm Höhe × 79 mm Tiefe.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7020 kg
Artikelgewicht:	0,0702 kg
Abmessungen ( Länge × Breite × Höhe ):	7,90 × 4,90 × 4,65 cm

Technische Daten

Hinweise

Allgemeine Sicherheitshinweise	1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro

Elektrische Daten

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Allgemein

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Anschlussdaten

Gesamte Anzahl der Potentiale	3
Anschlusstechnik	IDC-Anschluss
Betätigungsart	Betätigungswerkzeug
Polzahl	3

Anschluss 1

Anschlusstechnik	IDC-Anschluss
Betätigungsart	Betätigungswerkzeug
Polzahl	3

Geometrische Daten

Breite	49 mm / 1.929 inch
Höhe	46,5 mm / 1.831 inch
Tiefe	79 mm / 3.11 inch

Mechanische Daten

Anwendung	Allgemeine Netzanwendungen
Kodierung	A
variable Kodierung	Ja
Aufdruck	L ? N
Potentialkennzeichnung	L ? N
Haltekraft einer Steckverbindung	mit Verriegelung: > 80 N
Anzahl der Steckzyklen	200, ohne ohmsche Last
Schutzart	IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)
Geeignet	für Flachleitung 5 x 2,5 mm², 5 x 4 mm², 5 x 2,5 mm² + 2 x 1,5 mm²

Steckverbindung

Fehlsteckschutz	Ja
Hinweis zum Fehlsteckschutz	Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken
Verriegelung der Steckverbindung	Verriegelungsklinke
Hinweis zur Verriegelung	Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie

Werkstoffdaten

Farbe	schwarz
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Kontaktwerkstoff	Kupfer bzw. Kupferlegierung; oberflächenveredelt
Kontaktoberfläche	Zinn
Brandlast	1,284MJ
Gewicht	70,2 g

Umgebungsbedingungen

Verarbeitungstemperatur	-5 ... +40 °C
Dauergebrauchstemperatur	-35 ... +85 °C
Hinweis zur Dauergebrauchstemperatur	Leitung für Temperaturen <= 70 °C (inklusive halogenfrei)Flachleitung für Temperaturen –15 °C bis <= 70 °C (inklusive halogenfrei)Isolierteile für Temperaturen <= 105 °C
