Produktbeschreibung

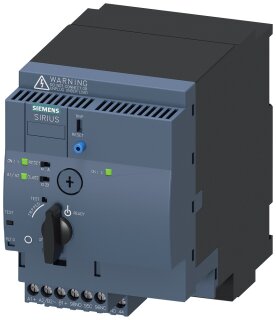

Der SIRIUS Kompaktabzweig Wendestarter 3RA6250-1EB33 ist ein reversibles Motorstartermodul für den Einbau in Schaltschränke und Steuerverteilungen. Das Gerät deckt den Strombereich von 8 bis 32 A ab und ist für 400 V AC sowie 24 V Steuerspannung (50 bis 60 Hz) ausgelegt. Der Hauptstromkreis erfolgt über steckbare Klemmen ohne separate Klemmleisten, während der Steuerstromkreis mit Schraubanschlüssen versehen ist. Die Leistungsaufnahme liegt bei warmem Betriebszustand bei 5,4 W, was einer Wärmeentwicklung entspricht. Das Gerät ist für Aufstellungshöhen bis 2 000 m über NN konzipiert und betriebssicher zwischen -20 und +60 °C. Die relative Luftfeuchte während des Betriebs kann zwischen 10 und 90 Prozent liegen. Durch die vorhandene Steuerstromschnittstelle zur Parallelverdrahtung lassen sich mehrere Starter bei Bedarf zusammenschaltet. Eine Erweiterung mit Hilfsschaltern ist möglich, was zusätzliche Signalisierung und Verriegelungen in der Steuerung ermöglicht.
Anwendungsbereiche
Typische Einsatzfelder sind die reversible Steuerung von Drehstrommotoren in Förderanlagen, Werkzeugmaschinen und Pumpenantrieben sowie in Automatisierungsanwendungen mit häufigem Richtungswechsel. Der steckbare Anschluss des Hauptstromkreises ermöglicht schnelle Montagevorgänge und Wartungsarbeiten ohne aufwendige Verdrahtung. Besonders in kompakten Schaltschranklayouts bietet die platzsparende Bauform des Kompaktabzweigs
Vorteile gegenüber Alternativen
Vorteile gegenüber separaten Schaltkombinationen aus einzelnen Baugruppen. Die Kombination aus steckbarem Leistungsteil und verschraubter Steuerung erlaubt flexible Schrankkonfigurationen für unterschiedliche Motorlasten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,5310 kg
|
| Artikelgewicht: |
2,5310 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,80 × 18,30 × 10,95 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001037 |
| Produktfamilie |
Wendestarter 3RA62 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N_CNDU |
| Regel-Lieferzeit |
15 Tag(e) |
| Verpackungsmaße (L x B x H) |
228,00 x 183,00 x 109,5 mm |
| Nettogewicht |
2,531 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Kompaktabzweig |
| Ausführung des Produkts |
Wendestarter |
| Produkttyp-Bezeichnung |
3RA62 |
Allgemeine technische Daten
| Produktfunktion Steuerstromschnittstelle zur Parallelverdrahtung |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
5,4 W
|
| bei AC bei warmem Betriebszustand je Pol |
1,8 W
|
| ohne Laststromanteil typisch |
3,5 W
|
| Isolationsspannung Bemessungswert |
690 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 000 V |
| zwischen Haupt- und Hilfsstromkreis |
400 V
|
| zwischen Hilfs- und Hilfsstromkreis |
250 V
|
| zwischen Steuer- und Hilfsstromkreis |
300 V
|
| Schutzart NEMA |
sonstige |
| Schockfestigkeit |
a=60 m/s2 (6g) mit 10 ms je 3 Schock in allen Achsen |
| Schwingfestigkeit |
f = 4 ... 5,8 Hz, d = 15 mm; f = 5,8 ... 500 Hz, a = 20 m/s²; 10 Zyklen |
| der Hauptkontakte typisch |
10 000 000 |
| der Hilfskontakte typisch |
10 000 000 |
| der Meldekontakte typisch |
10 000 000 |
| bei DC-13 bei 6 A bei 24 V typisch |
30 000 |
| bei AC-15 bei 6 A bei 230 V typisch |
200 000 |
| Zuordnungsart |
kontinuierlicher Betrieb nach IEC 60947-6-2 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
05/01/2012 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-(2H-Benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-Nr. 3147-75-9 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 |
| Nettogewicht pro ME |
2,531 kg
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-20 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| während Transport |
-55 ... +80 °C |
| relative Luftfeuchte während Betrieb |
10 ... 90 % |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
8 ... 32 A |
| Formel für Einschaltvermögen Grenzstrom |
12 x Ie |
| Formel für Ausschaltvermögen Grenzstrom |
10 x Ie |
| bei 400 V Bemessungswert |
15 kW
|
| Betriebsspannung bei AC-3 Bemessungswert maximal |
400 V
|
| bei AC bei 400 V Bemessungswert |
32 A
|
| bei AC-3 bei 400 V Bemessungswert |
32 A
|
| — bei 400 V Bemessungswert |
29 A
|
| Leerschalthäufigkeit |
3 600 1/h |
| bei AC-41 gemäß IEC 60947-6-2 maximal |
750 1/h |
| bei AC-43 gemäß IEC 60947-6-2 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart |
AC/DC |
| bei 50 Hz Bemessungswert |
24 V
|
| bei 50 Hz |
24 V
|
| bei 60 Hz Bemessungswert |
24 V
|
| bei 60 Hz |
24 V
|
| 1 Bemessungswert |
50 Hz
|
| 2 Bemessungswert |
60 Hz
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| Steuerspeisespannung 1 bei DC |
24 V
|
| bei AC maximal |
3,5 W
|
| bei DC maximal |
3,1 W
|
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Schließer des unverzögerten Kurzschlussauslösers für Meldekontakt |
1 |
| Anzahl der Wechsler des stromabhängigen Überlastauslösers für Meldekontakt |
1 |
| Betriebsstrom der Hilfskontakte bei AC-12 maximal |
10 A
|
| Betriebsstrom der Hilfskontakte bei DC-13 bei 250 V |
0,27 A
|
Schutz-/ Überwachungsfunktion
| Auslöseklasse |
CLASS 10 und 20 einstellbar |
| bei 400 V Bemessungswert |
53 kA |
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
32 A
|
| bei 200/208 V Bemessungswert |
7,5 hp |
| bei 220/230 V Bemessungswert |
10 hp |
| bei 460/480 V Bemessungswert |
20 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
Kontakte 21-22, 13-14, 43-44 Q600 / A600, Kontakte 77-78 R300 / B300, Kontakte 95-96-98 R300 / D300 |
Kurzschluss-Schutz
| Produktfunktion Kurzschluss-Schutz |
Ja |
| Ausführung des Kurzschlussschutzes |
elektromagnetisch |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gL/gG: 10 A |
| für Kurzschlussschutz des Meldeschalters des Kurzschlussauslösers erforderlich |
6A gL/gG/400V |
| für Kurzschlussschutz des Meldeschalters des Überlastauslösers erforderlich |
4A gL/gG/400V |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Einbaulage empfohlen |
senkrecht, auf waagerechter Hutschiene |
| Befestigungsart |
Schraub- und Schnappbefestigung |
| Höhe |
170 mm
|
| Breite |
90 mm
|
| Tiefe |
165 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hauptstromkreis |
Ja |
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Ja |
| für Hauptstromkreis |
steckbar, ohne Klemmen |
| für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| eindrähtig |
2x (2,5 ... 6 mm²), 1x 10 mm² |
| feindrähtig mit Aderendbearbeitung |
2x (2,5 ... 6 mm²) |
| — eindrähtig |
0,5 ... 4 mm², 2x (0,5 ... 2,5 mm²) |
| — feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm², 2x (0,5 ... 1,5 mm²) |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
Sicherheitsrelevante Kenngrößen
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
50 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
2 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
IEC 61508
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 A
|
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher |
Kommunikation/ Protokoll
| Produktfunktion Bus-Kommunikation |
Nein |
| AS-Interface-Protokoll |
Nein |
| IO-Link-Protokoll |
Nein |
| Produktfunktion Steuerstromschnittstelle mit IO-Link |
Nein |
Elektromagnetische Verträglichkeit
| durch Burst gemäß IEC 61000-4-4 |
4 kV Hauptkontakte, 2 kV Hilfskontakte |
| durch Leiter-Erde Surge gemäß IEC 61000-4-5 |
4 kV Hauptkontakte, 2 kV Hilfskontakte |
| durch Leiter-Leiter Surge gemäß IEC 61000-4-5 |
2 kV Hauptkontakte, 1 kV Hilfskontakte |
| durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 |
0,15-80Mhz bei 10V |
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
10 V/m |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
8 kV
|
| leitungsgebundene HF-Störaussendung gemäß CISPR11 |
150 kHz ... 30 MHz Class A |
| feldgebundene HF-Störaussendung gemäß CISPR11 |
30 ... 1000 MHz Class A |
Versorgungsspannung
| Versorgungsspannung erforderlich Hilfsspannung |
Nein |
