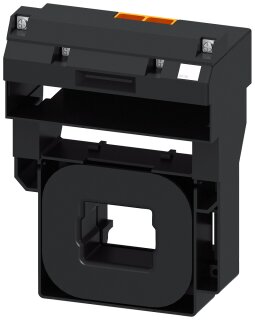

Produktbeschreibung
Mit AC 100 bis 240 V und DC 100 bis 220 V Steuerspeisespannung ist der Wechselantrieb für die Betätigung der Schütze 3RT1485, 3RT1486 und 3RT1487 ausgelegt. Die Magnetspule arbeitet mit AC 50 bis 60 Hz sowie mit DC und hat bei 50 und 60 Hz eine Anzugsscheinleistung von jeweils 1 800 V·A sowie eine Haltescheinleistung von jeweils 33 V·A. Der Arbeitsbereichsfaktor der Steuerspeisespannung beträgt 0,85 bis 1,1.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
1,9420 kg
|
| Artikelgewicht: |
1,9420 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
21,80 × 16,00 × 11,70 cm |
Technische Daten
Allgemeine technische Daten
| RoHS-Richtlinie (Tag/Monat/Jahr) |
03/27/2020 |
| Nettogewicht pro ME |
1,942 kg
|
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannung 1 bei AC, bei 50 Hz Bemessungswert |
100 V
|
| Steuerspeisespannung 1 bei AC, bei 60 Hz Bemessungswert |
100 V
|
| Steuerspeisespannung 2 bei AC, bei 50 Hz Bemessungswert |
240 V
|
| Steuerspeisespannung 2 bei AC, bei 60 Hz Bemessungswert |
240 V
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
100 V
|
| Steuerspeisespannung 2 bei DC Bemessungswert |
220 V
|
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz |
0,85 ... 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 60 Hz |
0,85 ... 1,1 |
| Anzugsscheinleistung der Magnetspule bei AC, bei 50 Hz |
1 800 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 60 Hz |
1 800 V·A |
| Haltescheinleistung der Magnetspule bei AC, bei 50 Hz |
33 V·A |
| Haltescheinleistung der Magnetspule bei AC, bei 60 Hz |
33 V·A |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Magnetspulen |
| Produkt-Bezeichnung |
Wechselantrieb |
| Produkttyp-Bezeichnung |
3RT19 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001043 |
| Produktfamilie |
Schütze SIRIUS 3RT.4 für schwach oder nicht induktive Lasten (AC-1), 3-polig bis 2 650 A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
Auf Anfrage |
| Verpackungsmaße (L x B x H) |
218,00 x 160,00 x 117,00 mm |
| Nettogewicht |
1,942 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 27.03.2020 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
