Produktbeschreibung

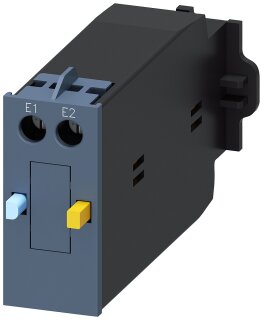

Der mechanische Verklinkblock 3RT2926-3AB31 ist ein Schaltgeräte-Zusatzbaustein der Siemens-SIRIUS-Produktfamilie für die elektromechanische Verriegelung von Schützen der Baureihen 3RT202, 3RT232 und 3RT252 in Baugröße S0. Das Aggregat wird mit Wechselspannung oder Gleichspannung von 24 V betrieben und entwickelt dabei eine Verlustleistung von typisch 4 W (DC) beziehungsweise 4 VA (AC). Die zulässigen Leiterquerschnitte für den Schraubanschluss liegen zwischen 0,5 mm² (mehrdrähtig mit Aderendbearbeitung) und 4 mm² (eindrähtig). Das Gerät ist CE-, UL- und CSA-zertifiziert und erreicht eine Stoßspannungsfestigkeit von 4 kV.
Anwendungsbereiche
Typische Einsatzfelder sind die schaltgeräteübergreifende Verriegelung in Schaltschränken von Förderanlagen, Verpackungsmaschinen und dezentralen Steuerungsanwendungen, wo mehrere Schütze koordiniert werden müssen. Ein weiterer Anwendungsbereich liegt in der Sicherheitstechnik von Pressen und Stanzen, wo die Verklinkung eine gegenseitige Sperrung von Antriebselementen gewährleistet. Die aufsteckbare Befestigung ermöglicht werkzeuglose und zeiteffiziente Montage an den Schützen im Schaltschrank. Die Betriebstemperaturen von -25 bis +60 °C decken typische Schaltschrankumgebungen ab, Lagerung ist bis -50 bis +80 °C möglich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1210 kg
|
| Artikelgewicht: |
0,1210 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,15 × 5,00 × 9,90 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001044 |
| Produktfamilie |
Sonstiges |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
51,5 x 50,00 x 99,00 mm |
| Nettogewicht |
0,000121 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Verklinkblöcke |
| Produkt-Bezeichnung |
Mechanischer Verklinkblock |
| Produkttyp-Bezeichnung |
3RT29 |
Allgemeine technische Daten
| Eignungsnachweis |
CE / UL / CSA |
| Baugröße des Schützes |
S0 |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
300 V
|
| Verlustleistung [W] der Magnetspule bei DC typisch |
4 W
|
| Verlustleistung [V?A] der Magnetspule bei AC typisch |
4 VA
|
| Stoßspannungsfestigkeit Bemessungswert |
4 kV
|
| Schutzart IP frontseitig |
IP20 |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 |
| Nettogewicht pro ME |
0,121 g
|
| Spannungsart der Steuerspeisespannung |
AC/DC |
| bei 50 Hz Bemessungswert |
24 V
|
| bei 60 Hz Bemessungswert |
24 V
|
| 1 Bemessungswert |
50 Hz
|
| 2 Bemessungswert |
60 Hz
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| Anfangswert |
0,85 |
| Endwert |
1,1 |
| bei 50 Hz |
0,85 ... 1,1 |
| bei 60 Hz |
0,85 ... 1,1 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| unverzögert schaltend |
0 |
| nacheilend schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| voreilend schaltend |
0 |
Umgebungsbedingungen
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-50 ... +80 °C |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
aufsteckbar |
| Höhe |
48,4 mm
|
| Breite |
22 mm
|
| Tiefe |
84,3 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| eindrähtig oder mehrdrähtig |
0,5 ... 4 mm² |
| feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| — eindrähtig |
2x (0,5 ... 2,5 mm²), 1x 4 mm² |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 2,5 mm²), 1x 2,5 mm² |
| bei AWG-Leitungen für Hilfskontakte |
2x 14, 1x 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
14 ... 12 |
| Treibhauspotential [CO2 eq] / während Herstellung |
0.0885 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
6.96 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.0061 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
7.04 kg
|
