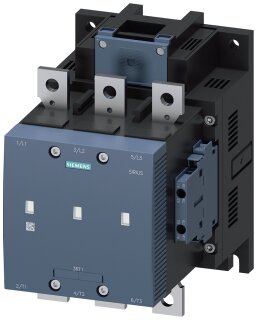

Produktbeschreibung
Mit 225 A Bemessungsstrom bei AC-3 und AC-3e sowie 110 kW bei 400 V ist das dreipolige Vakuumschütz der Baugröße S10 ausgelegt. Die Hauptkontakte sind als Schließer ausgeführt, die Hilfskontakte sind als Hilfsschalterblock mit 2 Schließern und 2 Öffnern angebaut. Die Steuerspeisespannung liegt bei 440 … 480 V AC bzw. DC, der Anschluss erfolgt über Schraubklemmen und die Hauptstrombahn ist für Schienenanschluss ausgelegt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
7,3100 kg
|
| Artikelgewicht: |
7,3100 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
19,60 × 26,50 × 23,40 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
S10 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
27 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
9 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
8,2 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
1 000 V |
| Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
500 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
8 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
690 V
|
| Schockfestigkeit bei Rechteckstoß, bei AC |
8,5 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Rechteckstoß, bei DC |
8,5 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei AC |
13,4 g / 5 ms, 6,5 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei DC |
13,4 g / 5 ms, 6,5 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes typisch |
10 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
05/01/2012 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
6,962 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Betriebsspannung, bei AC-3 Bemessungswert maximal |
1 000 V |
| Betriebsspannung, bei AC-3e Bemessungswert maximal |
1 000 V |
| Betriebsstrom, bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
330 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
330 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
300 A
|
| Betriebsstrom, bei AC-3, bei 400 V Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-3, bei 500 V Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-3, bei 690 V Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-3e, bei 400 V Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-3e, bei 500 V Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-3e, bei 690 V Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-4 bei 400 V Bemessungswert |
195 A
|
| Betriebsstrom, bei AC-6a, bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-6a, bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-6a, bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-6a, bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-6a, bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
209 A
|
| Betriebsstrom, bei AC-6a, bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
209 A
|
| Betriebsstrom, bei AC-6a, bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
209 A
|
| Betriebsstrom, bei AC-6a, bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
209 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
185 mm² |
| Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert |
97 A
|
| Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert |
97 A
|
| Betriebsleistung, bei AC-3, bei 230 V Bemessungswert |
55 kW
|
| Betriebsleistung, bei AC-3, bei 400 V Bemessungswert |
110 kW
|
| Betriebsleistung, bei AC-3, bei 500 V Bemessungswert |
160 kW
|
| Betriebsleistung, bei AC-3, bei 690 V Bemessungswert |
200 kW
|
| Betriebsleistung, bei AC-3e, bei 230 V Bemessungswert |
55 kW
|
| Betriebsleistung, bei AC-3e, bei 400 V Bemessungswert |
110 kW
|
| Betriebsleistung, bei AC-3e, bei 500 V Bemessungswert |
160 kW
|
| Betriebsleistung, bei AC-3e, bei 690 V Bemessungswert |
200 kW
|
| Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert |
55 kW
|
| Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert |
94 kW
|
| Betriebsscheinleistung bei AC-6a, bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
90 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
150 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
190 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
260 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
80 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
140 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
180 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
250 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 1000 V bei Stromscheitelwert n=30 Bemessungswert |
360 kVA
|
| Leerschalthäufigkeit, bei AC |
2 000 1/h |
| Leerschalthäufigkeit, bei DC |
2 000 1/h |
| Schalthäufigkeit, bei AC-1 maximal |
800 1/h |
| Schalthäufigkeit, bei AC-2 maximal |
300 1/h |
| Schalthäufigkeit, bei AC-3 maximal |
750 1/h |
| Schalthäufigkeit, bei AC-3e, maximal |
750 1/h |
| Schalthäufigkeit, bei AC-4 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
440 ... 480 V |
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
440 ... 480 V |
| Steuerspeisespannung bei DC Bemessungswert |
440 ... 480 V |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert |
0,8 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert |
1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz |
0,8 ... 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 60 Hz |
0,8 ... 1,1 |
| Ausführung des Überspannungsbegrenzers |
mit Varistor |
| Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
530 V·A |
| Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
530 V·A |
| Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
630 V·A |
| Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
630 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 50 Hz |
590 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 60 Hz |
590 V·A |
| Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 50 Hz |
0,9 |
| Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 60 Hz |
0,9 |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei DC |
6,8 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei DC |
8,2 V·A |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
6,1 V·A |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
6,1 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
7,4 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
7,4 V·A |
| Leistungsfaktor induktiv bei Halteleistung der Spule, bei 50 Hz |
0,9 |
| Leistungsfaktor induktiv bei Halteleistung der Spule, bei 60 Hz |
0,9 |
| Anzugsleistung der Magnetspule bei DC |
700 W
|
| Halteleistung der Magnetspule bei DC |
8,2 W
|
| Schließverzug, bei AC |
30 ... 95 ms |
| Schließverzug, bei DC |
30 ... 95 ms |
| Öffnungsverzug, bei AC |
40 ... 80 ms |
| Öffnungsverzug, bei DC |
40 ... 80 ms |
| Lichtbogendauer |
10 ... 15 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
2 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
2 A
|
| Betriebsstrom bei AC-15, bei 690 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 48 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 60 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 110 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-12, bei 125 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-12, bei 220 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 600 V Bemessungswert |
0,15 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,9 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,3 A
|
| Betriebsstrom bei DC-13, bei 600 V Bemessungswert |
0,1 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Produkttyp-Bezeichnung |
3RT12 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-22,5° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
210 mm
|
| Breite |
145 mm
|
| Tiefe |
206 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
20 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
10 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Anschlussschiene |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Schraubanschluss |
| Breite der Anschlussschiene |
25 mm
|
| Dicke der Anschlussschiene |
6 mm
|
| Durchmesser der Bohrung |
11 mm
|
| Anzahl der Bohrungen |
1 |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2/0 ... 500 kcmil |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig |
70 ... 240 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig |
0,5 ... 4 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
18 ... 14 |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
gG: 500 A (690 V, 100 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
gG: 500 A (690 V, 100 kA), aM: 400 A (690 V, 50 kA), BS88: 450 A (415 V, 50 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Rahmenklemme/Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung |
UL/CSA Bemessungsdaten
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 480 V Bemessungswert |
180 A
|
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 600 V Bemessungswert |
192 A
|
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 200/208 V Bemessungswert |
60 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 220/230 V Bemessungswert |
75 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 460/480 V Bemessungswert |
150 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 575/600 V Bemessungswert |
200 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Vakuumschütze SIRIUS 3RT12 und 3TF6 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
196,00 x 265,00 x 234,00 mm |
| Nettogewicht |
7,31 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Es gibt noch keine Bewertungen.
