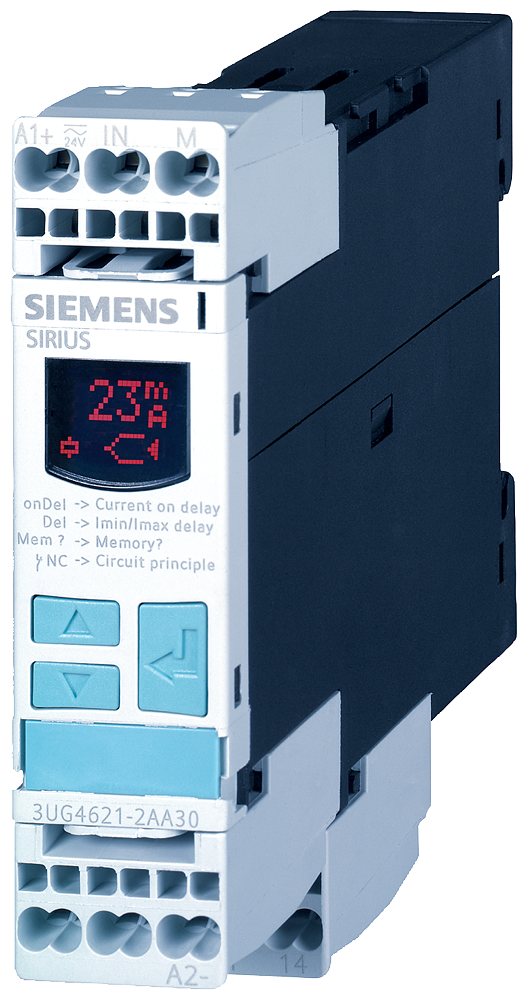

Produktbeschreibung
Mit einem Einstellbereich von 0,05 bis 10 A überwacht das Stromüberwachungsrelais Über- und Unterstrom einphasig sowie DC-Über-, Unter- und Stromfenster. Die Betriebsspannung liegt bei 24 V AC/DC, der Ausgang ist ein verzögert schaltender Wechsler mit einem Schaltstrom von 3 A bei AC-15, 400 V. Das Gerät verfügt über ein LCD-Display, einstellbares Arbeits-/Ruhestromprinzip, externen Reset sowie Autoreset, und die Leiter werden mit Federzuganschluss für 0,25 bis 1,5 mm² angeschlossen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1350 kg
|
| Artikelgewicht: |
0,1360 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,90 × 2,90 × 10,70 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion |
Stromüberwachungsrelais |
| Ausführung des Displays |
LCD |
| Isolationsspannung für Überspannungskategorie III nach IEC 60664, bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Verschmutzungsgrad |
3 |
| Spannungsart der Betriebsspannung |
AC/DC |
| Stoßspannungsfestigkeit Bemessungswert |
4 kV
|
| maximal zulässige Spannung für sichere Trennung, zwischen Hilfs- und Hilfsstromkreis |
300 V
|
| maximal zulässige Spannung für sichere Trennung, zwischen Steuer- und Hilfsstromkreis |
300 V
|
| Schockfestigkeit gemäß IEC 60068-2-27 |
Sinushalbwelle 15 g / 11 ms |
| Schwingfestigkeit gemäß IEC 60068-2-6 |
1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2 g |
| mechanische Lebensdauer (Schaltspiele) typisch |
10 000 000 |
| elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch |
100 000 |
| thermischer Strom des kontaktbehafteten Schaltelements maximal |
5 A
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
K |
| relative Wiederholgenauigkeit |
1 %
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
05/01/2012 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 |
| Nettogewicht pro ME |
0,121 kg
|
Produktfunktion
| Produktfunktion, Unterspannungserkennung |
Nein |
| Produktfunktion, Überspannungserkennung |
Nein |
| Produktfunktion, Phasenfolgeerkennung |
Nein |
| Produktfunktion, Phasenausfallerkennung |
Nein |
| Produktfunktion, Spannungsüberwachung |
Nein |
| Produktfunktion, Stromüberwachung |
Ja |
| Produktfunktion, Überstromerkennung 1 Phase |
Ja |
| Produktfunktion, Überstromerkennung 3 Phasen |
Nein |
| Produktfunktion, Unterstromerkennung 1 Phase |
Ja |
| Produktfunktion, Unterstromerkennung 3 Phasen |
Nein |
| Produktfunktion, Überstromerkennung DC |
Ja |
| Produktfunktion, Unterstromerkennung DC |
Ja |
| Produktfunktion, Stromfenstererkennung DC |
Ja |
| Produktfunktion, Spannungsfenstererkennung 1 Phase |
Nein |
| Produktfunktion, Spannungsfenstererkennung 3 Phasen |
Nein |
| Produktfunktion, Arbeits-Ruhestromprinzip einstellbar |
Ja |
| Produktfunktion, Reset extern |
Ja |
| Produktfunktion, Autoreset |
Ja |
Steuerstromkreis/ Ansteuerung
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
24 ... 240 V |
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
24 ... 240 V |
| Steuerspeisespannung bei DC Bemessungswert |
24 ... 240 V |
Versorgungsspannung
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung 1 bei AC, bei 50 Hz Bemessungswert |
24 V
|
| Versorgungsspannung 1 bei AC, bei 50 Hz |
20,4 ... 26,4 V |
| Versorgungsspannung 1 bei AC, bei 60 Hz Bemessungswert |
24 V
|
| Versorgungsspannung 1 bei AC, bei 60 Hz |
20,4 ... 26,4 V |
| Versorgungsspannung 1 bei DC |
20,4 ... 26,4 V |
| Versorgungsspannung 1 bei DC Bemessungswert |
24 V
|
Hilfsstromkreis
| Anzahl der Öffner verzögert schaltend |
0 |
| Anzahl der Schließer verzögert schaltend |
0 |
| Anzahl der Wechsler, verzögert schaltend |
1 |
| Schalthäufigkeit mit Schütz 3RT2 maximal |
5 000 1/h |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
1 |
| Betriebsspannung Bemessungswert |
24 V
|
| Strombelastbarkeit des Ausgangsrelais bei AC-15, bei 250 V bei 50/60 Hz |
3 A
|
| Strombelastbarkeit des Ausgangsrelais bei AC-15, bei 400 V bei 50/60 Hz |
3 A
|
| Strombelastbarkeit des Ausgangsrelais bei DC-13, bei 24 V |
1 A
|
| Strombelastbarkeit des Ausgangsrelais bei DC-13, bei 125 V |
0,2 A
|
| Strombelastbarkeit des Ausgangsrelais bei DC-13, bei 250 V |
0,1 A
|
| Betriebsstrom bei 17 V minimal |
0 A
|
| Dauerstrom des DIAZED-Sicherungseinsatzes des Ausgangsrelais |
4 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Digital einstellbares Stromüberwachungsrelais |
| Produkttyp-Bezeichnung |
3UG4 |
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hauptstromkreis |
Ja |
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Art der anschließbaren Leiterquerschnitte, eindrähtig |
2x (0,25 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig mit Aderendbearbeitung |
2x (0,25 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig ohne Aderendbearbeitung |
2x (0,25 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen eindrähtig |
2x (24 ... 16) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen mehrdrähtig |
2x (24 ... 16) |
| anschließbarer Leiterquerschnitt, eindrähtig |
0,25 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt, feindrähtig mit Aderendbearbeitung |
0,25 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt, feindrähtig ohne Aderendbearbeitung |
0,25 ... 1,5 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt, eindrähtig |
24 ... 16 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt, mehrdrähtig |
24 ... 16 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schnappbefestigung |
| Höhe |
94 mm
|
| Breite |
22,5 mm
|
| Tiefe |
91 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
0 mm
|
Messkreis
| Stromart zur Überwachung |
AC/DC |
| messbarer Strom |
0,05 ... 15 A |
| messbare Netzfrequenz |
40 ... 500 Hz |
| einstellbarer Ansprechwert Strom, 1 |
0,1 ... 10 A |
| einstellbarer Ansprechwert Strom, 2 |
0,1 ... 10 A |
| einstellbare Ansprechverzögerungszeit, bei Anlauf |
0,1 ... 20 s |
| einstellbare Ansprechverzögerungszeit, bei Grenzwertüberschreitung/-unterschreitung |
0,1 ... 20 s |
| einstellbare Schalthysterese für Strommesswert |
10 ... 5 000 mA |
| Überbrückungszeit bei Netzausfall minimal |
10 ms
|
| Genauigkeit der digitalen Anzeige |
+/-1 Digit |
| relative temperaturbezogene Messabweichung |
5 %
|
| Innenwiderstand des Messkreises |
5 mΩ |
Genauigkeit
| relative Messgenauigkeit |
5 %
|
| Temperaturdrift je °C |
0,1 %/°C |
Kommunikation/ Protokoll
| Protokoll wird unterstützt IO-Link-Protokoll |
Nein |
Elektromagnetische Verträglichkeit
| leitungsgebundene Störeinkopplung, durch Burst gemäß IEC 61000-4-4 |
2 kV
|
| leitungsgebundene Störeinkopplung, durch Leiter-Erde Surge gemäß IEC 61000-4-5 |
2 kV
|
| leitungsgebundene Störeinkopplung, durch Leiter-Leiter Surge gemäß IEC 61000-4-5 |
1 kV
|
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
10 V/m |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
6 kV Kontaktentladung / 8 kV Luftentladung |
Potenzialtrennung
| Ausführung der Potenzialtrennung |
sichere Trennung |
| Potenzialtrennung, zwischen Eingang und Ausgang |
Ja |
| Potenzialtrennung, zwischen den Ausgängen |
Ja |
| Potenzialtrennung, zwischen Spannungsversorgung und anderen Stromkreisen |
Nein |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Nein |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +85 °C |
| Umgebungstemperatur, während Transport |
-40 ... +85 °C |
