Produktbeschreibung

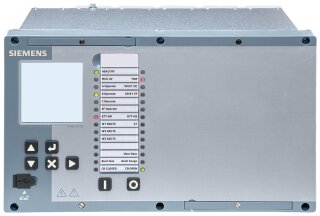

Der gerichtete Überstromzeitschutz 7SR5111-7AA16-0AA0 ist ein Schutzrelais der Familie Reyrolle 7SR51 für die Fernleitung- und Verteilnetzschutzung. Das Gerät verfügt über vier Stromwandler-Eingänge und vier Spannungswandler-Eingänge zur flexiblen Erfassung von Netzzuständen. Mit 39 binären Eingängen und 20 binären Ausgängen bietet der Schutz umfangreiche Logik- und Automatisierungsfunktionen direkt im Relais. Die Standardschnittstellen umfassen eine USB-Schnittstelle auf der Frontseite für direkte Inbetriebnahme und Parametrierung, eine RS485-Schnittstelle auf der Rückseite für dezentrale Vernetzung sowie zwei RJ45-Anschlüsse nach Standard S12 für übergeordnete Leitständer und SCADA-Systeme. Das Gehäuse ist robust ausgeführt und wiegt 7,04 kg bei Außenmaßen von 386 × 384 × 266 mm.
Anwendungsbereiche
Typische Einsatzfelder sind der Netzschutz in Mittelspannungsverteilern von Industrieanlagen, die Fernleitung-Überwachung in dezentralen Energieversorgungsnetzen sowie die Integration in Automatisierungslösungen für Kraftwerks- und Umspannwerk-Steuerungen. Der Schutz wird konfiguriert über die USB-Schnittstelle mit Standard-Engineering-Tools oder über Fernzugriff per RS485 von Leitständen aus.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen Selektivschutzschaltern ermöglicht die gerichtete Charakteristik mit den vier separat auswertbaren Stromkanälen eine präzise Unterscheidung zwischen Fehlern im eigenen Netzbereich und Störungen in vorgelagerten Netzteilen, wodurch Nutzungsausfallzeiten minimiert werden. RoHS-konform seit 27.08.2019, Rücknahme nach ElektroG.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
7,0400 kg
|
| Artikelgewicht: |
7,0400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
38,60 × 38,40 × 26,60 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002608 |
| Produktfamilie |
Reyrolle 7SR51 - 4/5xI, 0/4xV |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
0,386 x 0,384 x 0,266 m |
| Nettogewicht |
7,04 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 27.08.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
