Produktbeschreibung

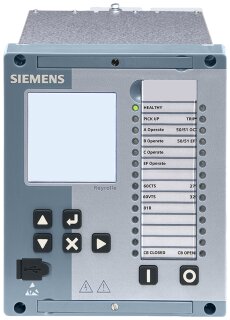

Der Überstromzeitschutz 7SR5110-2AA21-0AA0 ist eine modulare Schutzeinrichtung der Reyrolle-Familie 7SR51 für die Stromkreisüberwachung in Schaltanlagen und Verteileranlagen. Das Gerät bietet vier Stromwandlereingänge, 13 digitale Eingänge und acht Digitalausgänge sowie eine Versorgungsspannung von 100 bis 230 V AC und 24 bis 250 V DC. Die 3-polige Auslösung sichert symmetrische Fehlererfassung ab. Die Frontseite verfügt über eine USB-Schnittstelle und 28 Anzeige-LEDs für die Echtzeitdiagnose. Auf der Rückseite sind eine RS485-Schnittstelle und zwei optische LC-Anschlüsse für glasfasergestützte Kommunikation eingebaut.
Anwendungsbereiche
Typische Anwendungsfelder sind die digitale Überwachung von Mittelspannungsverteilern in Kraftwerksleittechnik sowie die Anbindung an Industrie-Ethernet-Stationen in Schaltschrankautomatisierung. Eine weitere Einsatzstelle ist die Fehlererfassung mit Schaltstatistik und erweiterten Messwertfunktionen (Minimum, Maximum, Mittelwerte) in dezentralen Schutzeinrichtungen. Der Logikeditor ermöglicht Echtzeitsteuerung und individuelle Auslöselogik ohne externe SPS-Hardware. Gehäuse S6 Standard, Betriebstemperaturbereich ?10 bis +55 °C, Gewährleistung 5 Jahre.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
3,8600 kg
|
| Artikelgewicht: |
3,8600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
34,00 × 23,00 × 23,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002608 |
| Produktfamilie |
Reyrolle 7SR51 - 4/5xI, 0/4xV |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
0,34 x 0,23 x 0,23 m |
| Nettogewicht |
3,86 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 27.08.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Produktdetails
| Produkteigenschaft / conformal coating |
Nein |
| Gewährleistungsdauer |
5 A
|
| Anzahl der Funktionstasten |
7 |
| Anzahl der LEDs |
28 |
Produktfunktionen
| Art der Messwerterfassung / der Betriebsmesswerte / standard |
Ja |
| Art der Messwerterfassung / erweitert / min./max.-Werte, Mittelwerte |
Ja |
| Schaltstatistik |
Ja |
| Leistungsschalter Überwachung |
Ja |
| Produktausstattung / Logikeditor |
Ja |
| Steuerung |
Ja |
| Störschreibung analoger und digitaler Signale |
Ja |
| Ereignisfolgeschreiber |
Ja |
| Überwachung |
Ja |
| Anzahl der Parametersätze |
4 |
| Parametersatzumschaltung |
Ja |
| Leistungsschalter-Prüfung |
Ja |
Schutzfunktionen
| 3-polige Auslösung |
Ja |
| Synchrocheck (ANSI 25) |
Nein |
| Unterspannungsschutz (ANSI 27) |
Nein |
| Gerichtete Leistungsüberwachung (ANSI 32) |
Nein |
| Vorwärtsleistungsüberwachung (ANSI 32F) |
Nein |
| Rückleistungsschutz (ANSI 32R) |
Nein |
| Unterstromschutz (ANSI 37) |
Ja |
| Schieflastschutz (ANSI 46) |
Ja |
| Überstromzeitschutz-Gegensystem (ANSI 46) |
Ja |
| Drehfeldüberwachung (ANSI 47) |
Nein |
| Überspannungsschutz-Gegensystem (ANSI 47) |
Nein |
| thermischer Überlastschutz (ANSI 49) |
Ja |
| Unabhängiger Überstromzeitschutz (ANSI 50/50N) |
Ja |
| Schnellauslösung bei Zuschalten auf Fehler (ANSI SOTF) |
Ja |
| Lichtbogenschutz (ANSI AFD) |
Ja |
| Empfindlicher Erdstromschutz (ANSI 50Ns) |
Ja |
| Schalterversagerschutz (ANSI 50BF) |
Ja |
| Abhängiger Überstromzeitschutz (ANSI 51/51N) |
Ja |
| Dynamische Ansprechwertumschaltung (ANSI 51C) |
Ja |
| Spannungsabhängiger Überstromzeitschutz (ANSI 51V) |
Nein |
| Leistungsfaktor (ANSI 55) |
Nein |
| Überspannungsschutz (ANSI 59) |
Nein |
| Überspannungsschutz-Nullsystem (ANSI 59N) |
Nein |
| Gerichteter Überstromzeitschutz, Phasen (ANSI 67) |
Nein |
| Gerichteter Erdkurzschlussschutz (ANSI 67N) |
Nein |
| Gerichtete, empfindliche Erdfehlererfassung für gelöschte Netze und isolierte Netze (ANSI 67Ns) |
Nein |
| Auslösekreisüberwachung (ANSI 74TC) |
Ja |
| automatische Wiedereinschaltung (ANSI 79) |
Ja |
| Frequenzschutz (ANSI 81) |
Nein |
| Frequenzänderungsschutz (ANSI 81R) |
Nein |
| Vektorsprungschutz |
Nein |
| Einschaltsperre (ANSI 86) |
Ja |
| Erdfehlerdifferentialschutz (ANSI 87N) |
Ja |
| Fehlerorter (ANSI FL) |
Nein |
| Einschaltstromerkennung |
Ja |
| externe Einkopplung |
Ja |
Versorgungsspannung
| Versorgungsspannung / bei AC |
100 ... 230 V |
| Versorgungsspannung / bei DC |
24 ... 250 V |
| Spannungsart / der Versorgungsspannung |
AC/DC |
Eingänge / Ausgänge
| Anzahl der Digitaleingänge / maximal |
13 |
| Anzahl der Eingänge / für Temperatursensor |
0 |
| Anzahl der Sensoreingänge / für Lichtbogendetektoren |
0 |
| Anzahl der Digitalausgänge / inkl. Meldekontakt / maximal |
8 |
| Anzahl der schnellen Digitalausgänge |
0 |
| Anzahl der Spannungseingänge / maximal |
0 |
| Anzahl der Stromeingänge / maximal |
4 |
Kommunikation
| Produktbestandteil / Bedienschnittstelle (frontseitig) |
Ja |
| Protokoll / wird unterstützt / Modbus TCP |
Ja |
| Protokoll / wird unterstützt / IEC 60870-5-103 |
Ja |
| Protokoll / wird unterstützt / IEC 61850-8-1 |
Ja |
| Protokoll / wird unterstützt / Modbus RTU-Device |
Ja |
| Protokoll / wird unterstützt / DNP 3, seriell |
Ja |
| Protokoll / wird unterstützt / DNP 3.0 TCP als Server |
Ja |
| Protokoll / wird unterstützt / PRP |
Ja |
| Protokoll / wird unterstützt / RSTP |
Ja |
| Protokoll / wird unterstützt / HSR |
Ja |
Mechanischer Aufbau
| Breite |
153 mm
|
| Höhe |
177 mm
|
| Tiefe |
217,5 mm
|
| Baugröße des Gehäuses |
S6 |
| Produktfunktion / Hardware-Konfiguration erweiterbar |
Nein |
Umgebungsbedingungen
| Umgebungstemperatur / während Betrieb |
-10 ... +55 °C |
