Produktbeschreibung

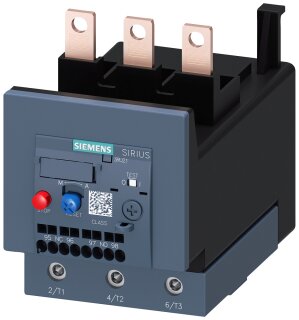

Mit einem einstellbaren Ansprechstrom von 36 bis 50 A ist das Überlastrelais für den Motorschutz in der Baugröße S3 ausgelegt und wird am Schütz angebaut. Der Hauptstromkreis wird über Schraubanschlüsse oben und unten angeschlossen, die Hilfskontakte über Federzuganschlüsse. Integriert sind ein Öffner für die Schützabschaltung und ein Schließer für die Meldung „Ausgelöst“. Die Auslöseklasse ist CLASS 10, die Wiederbereitschaftszeit nach Auslösung beträgt 10 min.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,5520 kg
|
| Artikelgewicht: |
0,5520 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,00 × 11,30 × 13,20 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Überlastrelais |
S3 |
| Baugröße des Schützes kombinierbar firmenspezifisch |
S3 |
| Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand |
15,3 W
|
| Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand, je Pol |
5,1 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
1 000 V |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| maximal zulässige Spannung für sichere Trennung, in Netzen mit nicht geerdetem Sternpunkt zwischen Hilfs- und Hilfsstromkreis |
440 V
|
| maximal zulässige Spannung für sichere Trennung, in Netzen mit geerdetem Sternpunkt zwischen Hilfs- und Hilfsstromkreis |
440 V
|
| maximal zulässige Spannung für sichere Trennung, in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
440 V
|
| maximal zulässige Spannung für sichere Trennung, in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
440 V
|
| Schockfestigkeit gemäß IEC 60068-2-27 |
8g / 11 ms |
| Wiederbereitschaftszeit nach Überlastauslösung, bei Automatik-Reset typisch |
10 min
|
| Wiederbereitschaftszeit nach Überlastauslösung, bei Fern-Reset |
10 min
|
| Wiederbereitschaftszeit nach Überlastauslösung, bei Hand-Reset |
10 min
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
F |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
03/01/2017 |
| Nettogewicht pro ME |
0,521 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
36 ... 50 A |
| Betriebsspannung, Bemessungswert |
1 000 V |
| Betriebsspannung, bei AC-3e Bemessungswert maximal |
1 000 V |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Betriebsstrom Bemessungswert |
50 A
|
| Betriebsstrom bei AC-3e bei 400 V Bemessungswert |
50 A
|
| Betriebsleistung, bei AC-3, bei 400 V Bemessungswert |
22 kW
|
| Betriebsleistung, bei AC-3, bei 500 V Bemessungswert |
30 kW
|
| Betriebsleistung, bei AC-3, bei 690 V Bemessungswert |
45 kW
|
| Betriebsleistung, bei AC-3e, bei 400 V Bemessungswert |
22 kW
|
| Betriebsleistung, bei AC-3e, bei 500 V Bemessungswert |
30 kW
|
| Betriebsleistung, bei AC-3e, bei 690 V Bemessungswert |
45 kW
|
Hilfsstromkreis
| Ausführung des Hilfsschalters |
integriert |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Öffner für Hilfskontakte, Anmerkung |
für die Abschaltung des Schützes |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte, Anmerkung |
für die Meldung "Ausgelöst" |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Betriebsstrom der Hilfskontakte bei AC-15, bei 24 V |
3 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 110 V |
3 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 120 V |
3 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 125 V |
3 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 230 V |
2 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 400 V |
1 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 690 V |
0,75 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 24 V |
2 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 60 V |
0,3 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 110 V |
0,22 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 125 V |
0,22 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 220 V |
0,11 A
|
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsschalters erforderlich |
6A (Ik kleiner gleich 0,5 kA; U kleiner gleich 260V) |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
B600 / R300 |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Thermisches Überlastrelais |
| Ausführung des Produkts |
für Motorschutz |
| Produkttyp-Bezeichnung |
3RU2 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
Schützanbau: bei senkrechter Montageebene +/-135° drehbar u. +/- 22,5° kippbar, Einzelaufstellung: bei senkrechter Montageebene +/-135° drehbar u. +/-45° kippbar; für weitere Details siehe Handbuch |
| Befestigungsart |
Schützanbau |
| Höhe |
105 mm
|
| Breite |
70 mm
|
| Tiefe |
125 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Nein |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig |
2x (2,5 ... 16 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, mehrdrähtig |
2x (6 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig oder mehrdrähtig |
2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2x (10 ... 1/0), 1x (10 ... 2/0) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
| Anzugsdrehmoment, für Hauptkontakte bei Ringkabelschuh |
4,5 ... 6 N·m |
| Außendurchmesser des verwendbaren Ringkabelschuhs maximal |
19 m
|
| Anzugsdrehmoment, für Hauptkontakte bei Schraubanschluss |
4,5 ... 6 N·m |
| Ausführung des Schraubendreherschaftes |
Innensechskant |
| Größe der Schraubendreherspitze |
Innensechskant 4 mm |
| Ausführung des Gewindes der Anschlussschraube, für Hauptkontakte |
M8 |
Schutz-/ Überwachungsfunktion
| Auslöseklasse |
CLASS 10 |
| Ausführung des Überlastauslösers |
thermisch |
Anzeige
| Ausführung der Anzeige für Schaltzustand |
Schieber |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-40 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| Umgebungstemperatur, während Transport |
-55 ... +80 °C |
| Temperaturkompensation |
-40 ... +60 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
Kurzschluss-Schutz
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
690 V: gG: 160 A; 1000 V: a.M. / g.B.: 125 A |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
690 V: gG: 125 A; 1000 V: a.M. / g.B.: 125 A |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gG: 6 A, flink: 10 A |
Sicherheitsrelevante Kenngrößen
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
50 FIT |
| MTTF bei hoher Anforderungsrate |
2 280 a |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 480 V Bemessungswert |
40 A
|
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 600 V Bemessungswert |
41 A
|
IEC 61508
| T1-Wert, für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 a
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000106 |
| Produktfamilie |
Thermische Überlastrelais SIRIUS 3RU2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
80,00 x 113,00 x 132,00 mm |
| Nettogewicht |
0,552 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
