Produktbeschreibung

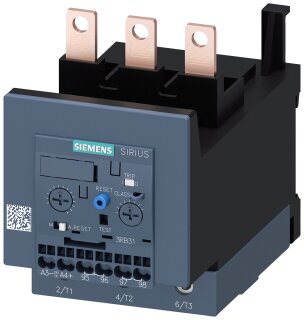

Das elektronische Überlastrelais 3RB3143-4UD0 aus der SIRIUS 3RB-Familie von Siemens schützt Drehstrom-Asynchronmotoren vor Überlast. Das Gerät bietet einen stufenlos einstellbaren Nominalstrom zwischen 12,5 und 50 A und ist in den Schutzklassen 5E bis 30E klassifiziert, wobei die Klasse das Auslöseverhalten bei Überbelastung definiert. Die Baugröße S3 ermöglicht kompakte Integration in Schaltschränken, die Montage erfolgt direkt am Schütz durch werkzeuglose Schützanbau-Verbinder. Der Hauptstromkreis nutzt Schraubklemmen für die Motoranschlüsse, der Hilfsstromkreis ist mit Federzugklemmen ausgestattet, die eine sichere und flexible Verdrahtung der Steuersignale ermöglichen. Das Gerät verfügt über Hand-Automatik-Reset – der Anwender kann wählen, ob das Relais nach Auslösung manuell zurückgesetzt werden soll oder automatisch wieder in Betrieb gehen kann.
Anwendungsbereiche
Typische Anwendungsfelder sind der Motorschutz in Pumpenanlagen, Verdichtern und Kompressoren sowie in Lüftungs- und Förderbandsystemen. Im Schaltschrankbau wird das Relais standardmäßig vor Hauptkontaktoren angeordnet und schützt sowohl das Schütz als auch den angeschlossenen Motor vor thermischen Überlastsituationen durch gezieltes Abschalten des Antriebsstromkreises.
Vorteile gegenüber Alternativen
Gegenüber rein thermischen Bimetall-Überlastrelais bietet die elektronische Auslöselogik eine genauere Einstellung des Ansprechverhaltens und eine bessere Umgebungstemperatur-Kompensation in klimatisch wechselhaften Schaltschrank-Umgebungen. Die Komponente ist RoHS-konform und erfüllt die aktuellen EU-Regelungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,6000 kg
|
| Artikelgewicht: |
0,6000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,80 × 8,00 × 14,90 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001080 |
| Produktfamilie |
Elektronische Überlastrelais SIRIUS 3RB |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
128,00 x 80,00 x 149,00 mm |
| Nettogewicht |
0,6 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) |
