Produktbeschreibung

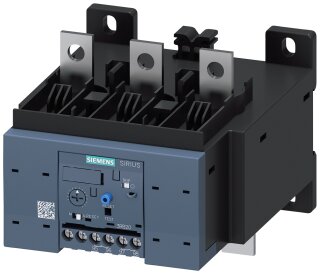

Das elektronische Überlastrelais 3RB2056-2FC2 ist eine Schutzeinrichtung der SIRIUS-Familie für Motorschutzanwendungen mit Bemessungsstrombereich 50 bis 200 A. Die Baugröße S6 ist mit S6-Schützen kombinierbar oder zur Einzelaufstellung geeignet. Das Relais arbeitet nach CLASS 20E Charakteristik und reagiert auf Überlastsituationen mit thermischer Verzögerung, typisch für Motoranläufe. Der Hauptstromkreis wird über Schienenkontakte angeschlossen, der Hilfsstromkreis über Schraubklemmen. Die Isolationsspannung beträgt 1000 V AC bei Verschmutzungsgrad 3, die Stoßspannungsfestigkeit liegt bei 8 kV. Das Relais ist temperaturkompensiert für den Betriebsbereich –25 bis +60 °C und arbeitet bei Aufstellungshöhen bis 2000 m. Hand-Automatik-Reset ermöglicht sowohl manuelle als auch automatische Auslöseschaltung.
Anwendungsbereiche
Typische Anwendungen sind der Schutz von Drehstrommotoren in Pumpenantrieben und Verdichtern sowie in Förderanlagen und Fertigungsmaschinen.
Vorteile gegenüber Alternativen
Im Unterschied zu thermischen Überlastschutzern bietet das elektronische Relais exaktere Auslösekennlinien und Temperaturunabhängigkeit bei größeren Schwankungen der Umgebungsbedingungen. Das Gerät erfüllt RoHS-Richtlinien und unterliegt REACH-Meldepflichten. Zubehör wie Erweiterungsmodule und Schaltgeräte sind über Siemens erhältlich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,0450 kg
|
| Artikelgewicht: |
1,0450 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,50 × 14,00 × 17,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001080 |
| Produktfamilie |
Elektronische Überlastrelais SIRIUS 3RB |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
145,00 x 140,00 x 175,00 mm |
| Nettogewicht |
1,045 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Elektronisches Überlastrelais |
| Produkttyp-Bezeichnung |
3RB2 |
Allgemeine technische Daten
| Baugröße des Überlastrelais |
S6 |
| Baugröße des Schützes kombinierbar firmenspezifisch |
S6 |
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
1 000 V |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| in Netzen mit nicht geerdetem Sternpunkt zwischen Hilfs- und Hilfsstromkreis |
300 V
|
| in Netzen mit geerdetem Sternpunkt zwischen Hilfs- und Hilfsstromkreis |
300 V
|
| in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
600 V
|
| in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
690 V
|
| Schockfestigkeit |
15 g / 11 ms |
| gemäß IEC 60068-2-27 |
15 g / 11 ms |
| Schwingfestigkeit |
1 ... 6 Hz, 15 mm; 6 ... 500 Hz, 20 m/s²; 10 Zyklen |
| thermischer Strom |
200 A
|
| bei Automatik-Reset typisch |
3 min
|
| bei Fern-Reset |
0 min
|
| bei Hand-Reset |
0 min
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
F |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 |
| Nettogewicht pro ME |
1,045 kg
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-40 ... +80 °C |
| während Transport |
-40 ... +80 °C |
| Temperaturkompensation |
-25 ... +60 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
50 ... 200 A |
| Bemessungswert |
1 000 V |
| bei AC-3e Bemessungswert maximal |
1 000 V |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Betriebsstrom Bemessungswert |
200 A
|
| Betriebsstrom bei AC-3e bei 400 V Bemessungswert |
200 A
|
| für Drehstrommotor bei 400 V bei 50 Hz |
30 ... 90 kW |
| für Drehstrommotoren bei 500 V bei 50 Hz |
30 ... 132 kW |
| für Drehstrommotoren bei 690 V bei 50 Hz |
55 ... 160 kW |
Hilfsstromkreis
| Ausführung des Hilfsschalters |
integriert |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anmerkung |
für die Abschaltung des Schützes |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| bei 24 V |
4 A
|
| bei 110 V |
4 A
|
| bei 120 V |
4 A
|
| bei 125 V |
4 A
|
| bei 230 V |
3 A
|
| bei 60 V |
0,55 A
|
| bei 220 V |
0,11 A
|
Schutz-/ Überwachungsfunktion
| Auslöseklasse |
CLASS 20E |
| Ausführung des Überlastauslösers |
elektronisch |
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
200 A
|
| bei 600 V Bemessungswert |
200 A
|
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
B600 / R300 |
Kurzschluss-Schutz
| — bei Zuordnungsart 1 erforderlich |
gG: 355 A, Class L: 601 A |
| — bei Zuordnungsart 2 erforderlich |
gG: 315 A |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gG: 6 A |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schützanbau/Einzelaufstellung |
| Höhe |
119 mm
|
| Breite |
120 mm
|
| Tiefe |
155 mm
|
| — vorwärts |
0 mm
|
| — rückwärts |
0 mm
|
| — aufwärts |
0 mm
|
| — seitwärts |
6 mm
|
| — abwärts |
0 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Ja |
| für Hauptstromkreis |
Schienenanschluss |
| für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| — eindrähtig |
1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| — eindrähtig oder mehrdrähtig |
1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| — feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
| für Hauptkontakte bei Schraubanschluss |
10 ... 12 N·m |
| für Hilfskontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
| für Hauptkontakte |
M8 |
| der Hilfs- und Steuerkontakte |
M3 |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Rahmenklemme/Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung |
Kommunikation/ Protokoll
| Art der Spannungsversorgung via IO-Link Master |
Nein |
Elektromagnetische Verträglichkeit
| durch Burst gemäß IEC 61000-4-4 |
2 kV (power ports), 1 kV (signal ports) entspricht Schärfegrad 3 |
| durch Leiter-Erde Surge gemäß IEC 61000-4-5 |
2 kV (line to earth) entspricht Schärfegrad 3 |
| durch Leiter-Leiter Surge gemäß IEC 61000-4-5 |
1 kV (line to line) entspricht Schärfegrad 3 |
| durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 |
10 V im Frequenzbereich 0,15 ... 80 MHz, Modulation 80 % AM mit 1 kHz |
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
10 V/m |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
6 kV Kontaktentladung / 8 kV Luftentladung |
Anzeige
| Ausführung der Anzeige für Schaltzustand |
Schieber |
