Produktbeschreibung

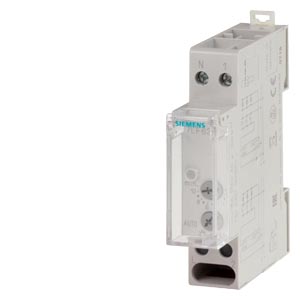

Der Treppenlichtzeitschalter 7LF6310 ist ein elektronischer Reiheneinbau-Zeitschalter der Siemens-Serie SENTRON 7LF6 für die automatische Steuerung von Treppenhausbeleuchtung und Flurautomatik. Der Schalter arbeitet mit einer Betriebsspannung von 230V AC bei 50 Hz und verfügt über einen Schließer mit 16 A Bemessungsstrom und einem maximalen Schaltvermögen von 2000 W bei Glühlampenlast beziehungsweise 1000 VA bei Leuchtstofflampenlast. Die Zeitverzögerung ist zwischen 0,5 und 10 Minuten stufenlos einstellbar, wodurch Energieeffizienz und Komfortanforderungen flexibel angepasst werden können. Das Gerät unterstützt sowohl 3-Leiter- als auch 4-Leiter-Schaltung mit Nachschalt-Funktion, die es ermöglicht, den Timer bei erneuter Bewegungserkennung oder Tasterbetätigung neu zu starten. Der maximale Glimmlampenstrom beträgt 25 mA, was die Verwendung von LED-Beleuchtung ohne zusätzliche Entkopplungsgeräte ermöglicht. Mit einer Einbautiefe von nur 70 mm passt der 1-Teileinheit-Schalter kompakt in jeden Schaltschrank oder in die Hutschiene von Verteilerboards.
Anwendungsbereiche
Typische Einsatzfelder sind Mehrfamilienhäuser mit zentralem Treppenhaus, Hotels und Bürogebäude mit automatisierter Flurbeleuchtung sowie Parkhäuser und Tiefgaragen mit bedarfsgesteuerter Leuchtstoffbeleuchtung. Im gewerblichen Bereich werden solche Zeitschalter auch in Produktionshallen zur Schaltung von Bereichsbeleuchtung und in Reinräumen eingesetzt. Die elektronische Funktionsweise bietet gegenüber rein mechanischen Zeitschaltern höhere Schaltgenauigkeit und längere Lebensdauer. Das Gerät ist RoHS-konform und unterliegt den Rücknahmepflichten der WEEE-Richtlinie. Der Hersteller Siemens gewährleistet Lieferbarkeit und technische Dokumentation für alle Varianten der SENTRON-7LF6-Familie.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0790 kg
|
| Artikelgewicht: |
0,0790 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,70 × 5,60 × 8,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000297 |
| Produktfamilie |
Zeitschalter für Gebäude 7LF6 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
97,00 x 56,00 x 83,00 mm |
| Nettogewicht |
0,079 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Treppenlichtzeitschalter |
Allgemeine technische Daten
| Ausschaltvorwarnung |
ohne |
| Funktionsweise des Treppenlichtzeitschalters |
elektronisch |
Spannung
| Spannungsart der Betriebsspannung |
AC |
| Nachschalt-Funktion des Treppenlichtzeitschalters |
nachschaltbar |
Schaltvermögen
| bei Leuchtstofflampenlast Duo-Schaltung |
1 000 VA |
| bei Leuchtstofflampenlast parallel kompensiert |
1 000 VA |
| bei Leuchtstofflampenlast unkompensiert |
1 000 VA |
| Nennwert |
16 A
|
| Schaltvermögen Wirkleistung bei Glühlampenlast |
2 000 W |
Verlustleistung
| Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
0,8 W
|
Steuerstromkreis
| der Steuerspannung_1 |
AC |
| _1 Anfangswert |
230 V
|
| _1 Endwert |
230 V
|
Einstellbare Parameter
| Anfangswert |
0,5 min
|
| Endwert |
10 min
|
| Anzahl der Öffner |
0 |
| Anzahl der Schließer |
1 |
| Anzahl der Wechsler |
0 |
Mechanischer Aufbau
| Höhe |
90 mm
|
| Breite |
18 mm
|
| Tiefe |
64 mm
|
| Einbautiefe |
70 mm
|
| Anzahl der Breiten-Teilungseinheiten |
1 |
| Befestigungsart |
Hutschiene |
| Nettogewicht pro ME |
79 g
|
