Produktbeschreibung

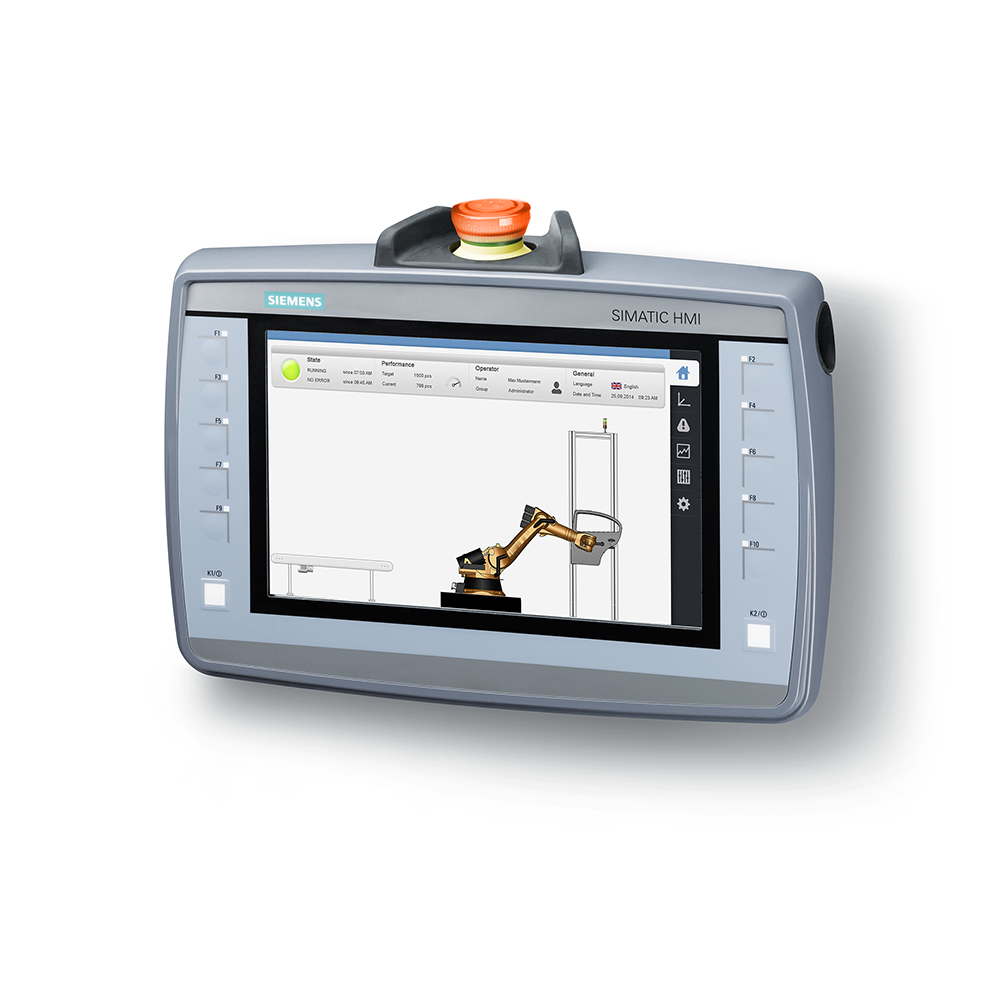

Das SIMATIC HMI KTP900F Mobile ist ein tragbares Bedien- und Beobachtungspanel der zweiten Generation für die Steuerung von SPS-Anlagen in der Feldebene. Das 9-Zoll-TFT-Widescreen-Display mit LED-Hintergrundbeleuchtung zeigt 16 Millionen Farben bei einer Auflösung von 800×480 Pixel an. Die Hintergrundbeleuchtung ist dimmbar von 0 bis 100 % und bietet eine mittlere Betriebsdauer (MTBF) von 50.000 Stunden bei 25 °C. Das Panel verfügt über 10 LED-beleuchtete Funktionstasten sowie ergänzend über On-Screen-Tastatur mit numerischen und alphanumerischen Tasten, ergänzt durch einen Schlüsselschalter, Zustimmtaster und einen Not-Halt-Taster. Die Kommunikation erfolgt über eine PROFINET/Industrial-Ethernet-Schnittstelle mit drahtgebundener Verbindung zu SPS-Systemen. Zusätzlich bietet das Panel einen USB-Port und einen Multimedia-Kartenschacht für Medienerweiterung.
Anwendungsbereiche
Typische Anwendungsfelder sind die mobile Bedienung und Fehlerdiagnose an Verpackungsmaschinen, Förderanlagen und Produktionsautomaten. Auch bei dezentralen Instandhaltungsaufgaben in Schaltschränken oder Maschinenkabinen bietet das mobile Panel schnelle Zugänglichkeit für Einstellungen und Alarmüberwachung.
Vorteile gegenüber Alternativen
Im Unterschied zu fest installierten Panels ermöglicht die kompakte Bauform und das geringes Gewicht von 1,7 kg den Einsatz an mehreren Stationen ohne ortsfeste Verdrahtung. Die Projektierung erfolgt über WinCC Comfort ab Version V13 SP1, was eine nahtlose Integration in bestehende Siemens-Automatisierungsumgebungen gewährleistet. Montagefertig ab Werk mit robuuster Kunststoffausführung nach RoHS-Richtlinie.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,7160 kg
|
| Artikelgewicht: |
1,7160 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
32,10 × 24,50 × 10,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001427 |
| Produktfamilie |
Mobile Panels 2nd Generation |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
32,1 x 24,5 x 10,3 cm |
| Nettogewicht |
1,716 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 29.06.2015 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) Kieselsäure, Bleisalz CAS-Nr. 11120-22-2 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
KTP900F Mobile |
Display
| Ausführung des Displays |
TFT-Widescreen-Display, LED-Hintergrundbeleuchtung |
| Bildschirmdiagonale |
9 in |
| Farb-Display |
Ja |
| Anzahl Farben |
16 777 216 |
Auflösung (Pixel)
| horizontale Bildauflösung |
800 pixel |
| vertikale Bildauflösung |
480 pixel |
Hintergrundbeleuchtung
| MTBF Hintergrundbeleuchtung (bei 25 °C) |
50 000 h |
| Hintergrundbeleuchtung dimmbar |
Ja; 0-100 % |
Tastatur
| — Anzahl Funktionstasten |
10 |
| — Anzahl Funktionstasten mit LEDs |
10 |
| Tasten mit LED |
Ja |
| numerische Tastatur |
Ja; Onscreen Keyboard |
| alphanumerische Tastatur |
Ja; Onscreen Keyboard |
Touchbedienung
| Ausführung als Touch-Screen |
Ja |
| Ausführung als Multitouch-Screen |
Nein |
spezielle Bedienelemente
| Stoptaster (zwangsweise verrastend) |
Ja |
| Not-Halt-Taster (beleuchtet und zwangsweise verrastend) |
Ja |
| Zustimmtaster (3-stufig) |
Ja |
| Schlüsselschalter |
Ja |
| Leuchtdrucktaster |
Ja |
Kamera
Erweiterungen zur Prozessbedienung
| — F1...Fx |
10 |
| Direkttasten (Touch-Schaltflächen als S7-Eingangs-Peripherie) |
32 |
Versorgungsspannung
| Spannungsart der Versorgungsspannung |
DC |
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
450 mA
|
| Einschaltstromstoß I²t |
0,135 A²·s |
Leistung
| aufgenommene Wirkleistung, typ. |
11 W
|
Prozessor
Speicher
| Flash |
Ja |
| RAM |
Ja |
| nutzbarer Speicher für Anwenderdaten |
12 Mbyte |
Ausgabeart
| Power LED |
Nein |
| LED für Safe |
Nein |
| LED für Kommunikation |
Nein |
| LED für Batterie |
Nein |
| Vibration |
Nein |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| gepuffert |
Ja |
| synchronisierbar |
Ja |
Schnittstellen
| Anzahl Schnittstellen Industrial Ethernet |
1 |
| Anzahl Schnittstellen PROFINET |
1 |
| Anzahl Schnittstellen RS 485 |
0 |
| Anzahl Schnittstellen RS 422 |
0 |
| Anzahl Schnittstellen RS 232 |
0 |
| Anzahl Schnittstellen USB |
1; USB 2.0 |
| Anzahl Wireless-Schnittstellen |
0 |
| Anzahl SD-Card-Slots |
1 |
Protokolle
| PROFINET |
Ja |
| PROFINET IO |
Ja |
| PROFIsafe |
Ja |
| PROFIBUS |
Nein |
| EtherNet/IP |
Ja |
| MPI |
Nein |
Protokolle (Ethernet)
| TCP/IP |
Ja |
| DHCP |
Ja |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
WEB-Eigenschaften
| HTTP |
Ja |
| HTTPS |
Ja |
| HTML |
Ja |
| XML |
Nein |
| CSS |
Ja |
| Active X |
Nein |
| JavaScript |
Ja |
| Java VM |
Nein |
Medienredundanz
Weitere Protokolle
| MODBUS |
Ja |
| sonstige Bussysteme |
Nein |
Drahtlose Kommunikation
| — gemäß IEEE 802.11 |
Nein |
| — Bluetooth |
Nein |
Diagnosen
| Diagnoseinformation auslesbar |
Ja |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Nein |
Schutzart und Schutzklasse
Normen, Zulassungen, Zertifikate
| CE-Kennzeichen |
Ja |
| cULus |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
| geeignet für Sicherheitsfunktionen |
Ja |
| Schiffbau-Zulassung |
Ja |
Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb
| Performance Level nach ISO 13849-1 |
PLe |
| SIL gemäß IEC 61508 |
SIL 3 |
Einsatz im explosionsgefährdeten Bereich
| ATEX Zone 2 |
Nein |
| ATEX Zone 22 |
Nein |
| IECEx Zone 2 |
Nein |
| IECEx Zone 22 |
Nein |
| cULus Class I Zone 1 |
Nein |
| cULus Class I Zone 2, Division 2 |
Nein |
| FM Class I Division 2 |
Nein |
Schiffbau-Zulassung
| Germanischer Lloyd (GL) |
Ja |
| American Bureau of Shipping (ABS) |
Ja |
| Bureau Veritas (BV) |
Ja |
| Det Norske Veritas (DNV) |
Ja |
| Korean Register of Shipping (KRS) |
Ja |
| Lloyds Register of Shipping (LRS) |
Ja |
| Nippon Kaiji Kyokai (Class NK) |
Ja |
| Polski Rejestr Statkow (PRS) |
Nein |
| Chinese Classification Society (CCS) |
Ja |
Freier Fall
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Lagerung/Transport
Relative Luftfeuchte
vorinstalliertes Betriebssystem
Projektierung
| Meldungsanzeige |
Ja |
| Meldesystem (inkl. Puffer und Quittierung) |
Ja |
| Prozesswertdarstellung (Ausgabe) |
Ja |
| Prozesswertvorgabe (Eingabe) möglich |
Ja |
| Rezeptverwaltung |
Ja |
Projektierungs-Software
| STEP 7 Basic (TIA Portal) |
Nein |
| STEP 7 Professional (TIA Portal) |
Nein |
| WinCC flexible Compact |
Nein |
| WinCC flexible Standard |
Nein |
| WinCC flexible Advanced |
Nein |
| WinCC Basic (TIA Portal) |
Nein |
| WinCC Comfort (TIA Portal) |
Ja |
| WinCC Advanced (TIA Portal) |
Ja |
| WinCC Professional (TIA Portal) |
Ja |
Onlinesprachen
| Anzahl der Online/Runtime-Sprachen |
32 |
Projektsprachen
Funktionalität unter WinCC (TIA Portal)
| Bibliotheken |
Ja |
| Web Browser |
Ja |
| Word Viewer |
Nein |
| Excel Viewer |
Nein |
| PDF Viewer |
Ja |
| Media Player |
Nein |
| SIMATIC WinCC Sm@rtServer |
Ja |
| SIMATIC WinCC Audit |
Ja |
| Visual Basic Scripts |
Ja |
| zeitgesteuert |
Ja |
| aufgabengesteuert |
Ja |
| Anzahl Zeichen pro Infotext |
500 |
Multiprojekt
| Anzahl Projekte (intern) |
0 |
| Anzahl Projekte (extern) |
0 |
Meldesystem
| Anzahl Meldeklassen |
32 |
| — Anzahl Bit-Meldungen |
4 000 |
| — Anzahl Analog-Meldungen |
200 |
| S7 Meldenummerverfahren |
Ja |
| Systemmeldungen HMI |
Ja |
| Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) |
Ja |
| Anzahl Zeichen pro Meldung |
80 |
| Anzahl Prozesswerte pro Meldung |
8 |
| Quittiergruppen |
Ja |
| Meldeindikator |
Ja |
| — Anzahl Einträge |
1 024 |
| — Umlaufpuffer |
Ja |
| — remanent |
Ja |
| — wartungsfrei |
Ja |
Rezeptverwaltung
| Anzahl Rezepturen |
300 |
| Datensätze pro Rezeptur |
500 |
| Einträge pro Datensatz |
1 000 |
| Größe interner Rezepturspeicher |
2 Mbyte |
| Rezepturspeicher erweiterbar |
Ja |
Variablen
| Anzahl Variablen pro Gerät |
2 048 |
| Anzahl Variablen pro Bild |
400 |
| Grenzwerte |
Ja |
| Multiplexen |
Ja |
| Strukturen |
Ja |
| Arrays |
Ja |
Bilder
| Anzahl projektierbarer Bilder |
500 |
| Vorlagen |
Ja |
| Globales Bild |
Ja |
| Bildanwahl über SPS |
Ja |
| Übergabe Bildnummer an SPS |
Ja |
Bildobjekte
| Anzahl Objekte pro Bild |
400 |
| Textfelder |
Ja |
| E/A Felder |
Ja |
| Grafische E/A Felder (Grafikliste) |
Ja |
| Symbolische E/A Felder (Textliste) |
Ja |
| Datum/Uhrzeit Felder |
Ja |
| Schalter |
Ja |
| Grafikanzeige |
Ja |
| Ikons |
Ja |
| geometrische Objekte |
Ja |
Komplexe Bildobjekte
| Anzahl komplexe Objekte pro Bild |
20 |
| Meldeanzeige |
Ja |
| Kurvenanzeige |
Ja |
| Benutzeranzeige |
Ja |
| Status/Steuern |
Ja |
| Sm@rtClient Anzeige |
Ja |
| Rezepturanzeige |
Ja |
| f(x)-Kurvenanzeige |
Ja |
| System-Diagnoseanzeige |
Ja |
| Media Player |
Nein |
| Balken |
Ja |
| Schieberegler |
Ja |
| Zeigerinstrumente |
Ja |
| Analog-/Digitaluhr |
Ja |
Listen
| Anzahl Textlisten pro Projekt |
500 |
| Anzahl Einträge pro Textliste |
500 |
| Anzahl Grafiklisten pro Projekt |
500 |
| Anzahl Einträge pro Grafikliste |
500 |
Archivierung
| Anzahl Archive pro Gerät |
50 |
| Anzahl Einträge pro Archiv |
20 000 |
| Meldearchiv |
Ja |
| Prozesswertarchiv |
Ja |
| — Folgearchiv |
Ja |
| — Umlaufarchiv |
Ja |
| — Speicherkarte |
Ja |
| — USB-Speicher |
Ja |
| — Ethernet |
Ja |
| — CSV |
Ja |
| — TXT |
Nein |
| — RDB |
Ja |
Security
| Anzahl Benutzergruppen |
50 |
| Anzahl Benutzerrechte |
32 |
| Anzahl Benutzer |
50 |
| Passwort-Export/Import |
Ja |
| SIMATIC Logon |
Ja |
Protokollierung über Drucker
| Meldungen |
Ja |
| Report (Schichtprotokoll) |
Ja |
| Hardcopy |
Nein |
| Elektronischer Druck in Datei |
Nein |
Zeichensätze
| — US-Amerikanisch (Englisch) |
Ja |
Transfer (Upload/Download)
| MPI/PROFIBUS DP |
Nein |
| USB |
Nein |
| Ethernet |
Ja |
| Wireless LAN |
Nein |
| mittels externem Speichermedium |
Ja; Backup / Restore |
Prozesskopplung
| S7-1200 |
Ja |
| S7-1500 |
Ja |
| S7-200 |
Ja |
| S7-300/400 |
Ja |
| LOGO! |
Ja |
| WinAC |
Ja; WinAC RTX |
| SINUMERIK |
Ja; ohne NC-Kanal |
| SIMOTION |
Ja |
| Allen Bradley (EtherNet/IP) |
Ja |
| Allen Bradley (DF1) |
Nein |
| Mitsubishi (MC TCP/IP) |
Ja |
| Mitsubishi (FX) |
Ja |
| OMRON (FINS TCP) |
Nein |
| OMRON (Host Link) |
Nein |
| Modicon (Modbus TCP/IP) |
Ja |
| Modicon (Modbus RTU) |
Nein |
| OPC UA Client |
Ja |
| OPC UA Server |
Ja |
Servicetools/Projektierungshilfsmittel
| Backup/Restore manuell |
Ja |
| Backup/Restore automatisch |
Ja |
| Simulation |
Ja |
| Geräteumschaltung |
Ja |
Peripherie/Optionen
| Drucker |
Ja |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Ja |
| SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card |
Ja |
| USB-Speicher |
Ja |
| Netzwerkkamera |
Ja |
| Zusatz-Softwarekomponenten ladbar |
Ja; SIMATIC Optionen |
Mechanik/Material
| Kunststoff |
Ja |
| Aluminium |
Nein |
| Edelstahl |
Nein |
Gewichte
| Gewicht (ohne Verpackung) |
1,6 kg
|
| Gewicht (mit Verpackung) |
1,7 kg
|
Es gibt noch keine Bewertungen.
