Produktbeschreibung

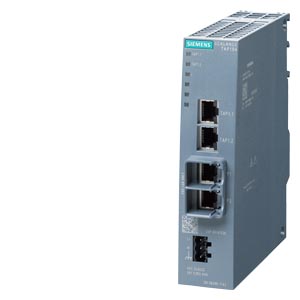

Der SCALANCE TAP104 ist ein kompakter Test Access Port von Siemens für die Telegramm-Ausleitung und Diagnose in Automatisierungsnetzen. Das Gerät verfügt über zwei RJ45-Anschlüsse mit 10/100 MBit/s Datenrate und wird mit 24 V DC versorgt. Die Betriebstemperatur liegt zwischen -40 und +70 °C, die Schutzart ist IP20. Das Gehäuse misst 35 mm Breite, 152 mm Höhe und 135 mm Tiefe und wiegt 0,24 kg. Der TAP104 bietet mehrere Montagevarianten: DIN-Hutschienenmontage nach EN 60715, S7-300-Profilschienenmontage, S7-1500-Profilschienenmontage sowie Wandmontage und optional 19-Zoll-Rackbefestigung mit Zusatzkomponenten.
Anwendungsbereiche
Typische Einsatzfelder sind die Echtzeitdiagnose in Schaltschränken mit Siemens-Steuerungen, die Netzwerk-Überwachung bei Feldgerät-Integration über PROFINET und die Fehlersuche in verteilten Automatisierungssystemen. Der LED-Diagnose-Status zeigt Betriebszustand und Datenfluss an.
Vorteile gegenüber Alternativen
Im Vergleich zu Software-basierten Netzwerk-Analysatoren bietet der TAP104 eine hardware-seitige, nicht-invasive Telegramm-Spiegelung ohne Eingriffsrisiko in das laufende Produktionssystem. Das Gerät erfüllt RoHS-Anforderungen und ist seit 2006 regelkonform. Zubehör wie Profilschienen-Adapter und Stromversorgungen sind separat erhältlich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,2400 kg
|
| Artikelgewicht: |
0,2400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,50 × 8,00 × 14,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000734 |
| Produktfamilie |
SCALANCE TAP104 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
125,00 x 80,00 x 147,00 mm |
| Nettogewicht |
0,24 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
Produkttyp-Bezeichnung
| Produkt-Markenname |
SCALANCE |
| Produkttyp-Bezeichnung |
TAP104 |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5104-0BA00-1SA2 |
Übertragungsrate
| Übertragungsrate |
10, 100 Mbit/s |
Schnittstellen / für Kommunikation / integriert
| für Netzkomponenten bzw. Endgeräte |
2; RJ45 mit Haltekragen |
Schnittstellen / sonstige
| für Spannungsversorgung |
1 |
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Spannungsart / 1 / der Versorgungsspannung |
DC |
| Versorgungsspannung / 1 / Nennwert |
24 V
|
| Verlustleistung [W] / 1 / Nennwert |
1,44 W
|
| Versorgungsspannung / 1 / Spannungsbereich |
18 ... 31,2 |
| aufgenommener Strom / 1 / maximal |
0,06 A
|
| Ausführung des elektrischen Anschlusses / 1 / für Spannungsversorgung |
3-poliger Klemmenblock |
| Produktbestandteil / 1 / Absicherung am Versorgungseingang |
Ja |
| Ausführung der Absicherung / 1 / am Eingang für Versorgungsspannung |
0,5 A / 60 V |
Umgebungsbedingungen
| während Betrieb |
-40 ... +70 °C |
| während Lagerung |
-40 ... +85 °C |
| während Transport |
-40 ... +85 °C |
| bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Bauform, Maße und Gewichte
| Bauform |
kompakt |
| Breite |
35 mm
|
| Höhe |
152 mm
|
| Tiefe |
135 mm
|
| Nettogewicht |
0,24 kg
|
| Befestigungsart |
Montage mit Standfuß und im 19 Zoll Rack über Zusatzkomponenten möglich |
| 35 mm DIN-Hutschienenmontage |
Ja |
| Wandmontage |
Ja |
| S7-300-Profilschienenmontage |
Ja |
| S7-1500-Profilschienenmontage |
Ja |
Produktfunktionen / Redundanz
| Parallel Redundancy Protocol (PRP)/Einsatz im PRP-Netzwerk |
Ja |
| Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) |
Nein |
Normen, Spezifikationen, Zulassungen
| CE-Kennzeichnung |
Ja |
| KC-Zulassung |
Ja |
| Regulatory Compliance Mark (RCM) |
Ja |
| für EMV-Störaussendung |
EN 61000-6-4 (Class B) |
| für EMV-Störfestigkeit |
EN 61000-6-2 |
| für Sicherheit / von CSA und UL |
UL 60950-1, CSA C22.2 Nr. 60950-1 |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen
| ATEX |
Ja |
| UKEX |
Ja |
| IECEx |
Ja |
| ULhazloc-Zulassung |
Ja |
| CCC / für Ex-Zone gemäß GB Standard |
Ja |
| FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Sonstige
| RoHS-Konformität |
Ja |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
43,35 kg
|
| während Herstellung |
6,5 kg
|
| während Betrieb |
36,5 kg
|
| nach End of Life |
0,35 kg
|
Produktfunktionen / allgemein
| Gewährleistungsdauer |
5 A
|
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
| Treibhauspotential [CO2 eq] / während Herstellung |
6.5 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
36.5 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
0.35 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
43.35 kg
|
