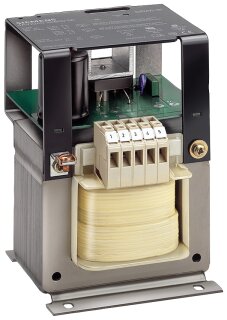

Produktbeschreibung
Die Stromversorgung wird über Schraubanschlüsse am Eingang und am Ausgang angeschlossen und mit Schrauben befestigt. Eingangsseitig ist sie für 400 V, 230 V und 115 V ausgelegt und arbeitet mit 50 Hz bis 60 Hz. Der Ausgangsstrom beträgt 5 A bei 24 V DC, die relative Restwelligkeit maximal 5 %. Das Gerät hat die Schaltgruppe Ii0, Schutzklasse I, Schutzart IP00 und einen Eisenkern der Bauform EI 105/60. Abmessungen: 105 mm breit, 157 mm hoch, 113 mm tief.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
5,2600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
240,00 × 230,00 × 170,00 cm |
Technische Daten
Allgemeine technische Daten
| Produkt-Bezeichnung |
4AV2201-2EB00-0A |
| Produkt-Markenname |
SIDAC |
| Schaltgruppe |
Ii0 |
| Eignungsnachweis |
CE |
| Produktfunktion, Temperaturüberwachung |
Nein |
| Produktfunktion, Isolationsüberwachung |
Nein |
| Produktfunktion, Kurzschluss- und Überlastschutz |
Nein |
| Produktfunktion, Varistor-Schutzbeschaltung |
Ja |
| Betriebsmittelschutzklasse |
I |
| Anzahl der Schirmwicklungen |
0 |
Mechanische Daten
| Befestigungsart |
Schrauben |
| Bauform des Eisenkerns |
EI 105/60 |
| Breite |
mm 105 |
| Höhe |
mm 157 |
| Tiefe |
mm 113 |
Eingänge
| Phasenzahl der Eingänge |
1 |
| Stromart der Eingänge |
AC |
| Eingangsspannung, _1 Bemessungswert |
V 400 |
| Eingangsspannung, _2 Bemessungswert |
V 230 |
| Eingangsspannung, _3 Bemessungswert |
V 115 |
| elektrische Eingangsfrequenz, minimal |
Hz 50 |
| elektrische Eingangsfrequenz, maximal |
Hz 60 |
| Eingangsspannung, minimal |
V 103,5 |
| Eingangsspannung, maximal |
V 424 |
| Eingangsstrom, _1 Bemessungswert |
A 0,56 |
| Eingangsstrom, _2 Bemessungswert |
A 0,97 |
| Eingangsstrom, _3 Bemessungswert |
A 1,94 |
| Ausführung des elektrischen Anschlusses am Eingang für Hauptstromkreis |
Schraubanschluss |
Ausgänge
| Stromart, _1 am Ausgang |
DC |
| Ausgangsspannung, _1 Bemessungswert |
V 24 |
| Ausgangsspannung des Messwertsignals am Analogausgang bei DC maximal |
V 28,8 |
| Ausgangsspannung des Messwertsignals am Analogausgang bei DC minimal |
V 20,4 |
| Ausgangsstrom, _1 Bemessungswert |
A 5 |
| Ausführung des elektrischen Anschlusses am Ausgang für Hauptstromkreis |
Schraubanschluss |
| relative Restwelligkeit, der Ausgangsspannung 1 für Hauptstromkreis maximal |
% 5 |
Umgebungsbedingungen
| thermische Klasse gemäß IEC 60085 |
B |
| Umgebungstemperatur Bemessungswert |
°C 60 |
| Schutzart IP |
IP00 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002540 |
| Produktfamilie |
Ungeregelte Stromversorgungen SIRIUS |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
45 Tag(e) |
| Verpackungsmaße (L x B x H) |
240,00 x 230,00 x 170,00 mm |
| Nettogewicht |
4,8 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
