Produktbeschreibung

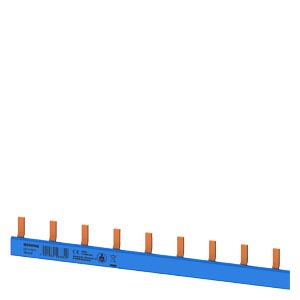

Die Stiftsammelschiene 5ST3787-0 ist eine Stiftsammelschiene aus der SENTRON-Familie für Installationseinbaugeräte, Ausführung 1+N (Phasenschiene und Neutralleiter). Sie besitzt einen Querschnitt von 10 mm² und einen Bemessungsstrom von 63 A bei Betriebspannungen bis 1000 V AC. Die Schiene hat eine Höhe von 11 mm, eine Breite von 6 mm und eine Gesamtlänge von 1016 mm mit einem standardisierten Teilungsmaß von 18 mm. Sie eignet sich zum Anbau von bis zu 56 Kompaktschutzschaltern oder ähnlichen Modular-Geräten im Hutschienensystem. Die Schiene ist elektrisch isoliert ausgeführt und somit berührungssicher. Sie ist schneidbar und ermöglicht damit Anpassungen an projektspezifische Längen vor Ort. Die 1+N-Ausführung ist speziell für LS 1P+N Kompaktgeräte optimiert, wobei der separate Neutralleiter-Abgriff auf jeder Teilungseinheit verfügbar ist. Typische
Anwendungsbereiche
Einsatzbereiche sind die Stromverteilung in Schaltschränken von Maschinensteuerungen, Photovoltaik-Wechselrichtern und Gebäudeleittechnik-Anlagen, wo mehrere einphasige Steuerstromkreise und Verbraucherschaltungen mit gemeinsamer Neutralleiter-Rückkehr benötigt werden.
Vorteile gegenüber Alternativen
Im Unterschied zu durchgehenden Sammelschienen aus Kupfer ermöglicht die Stiftausführung eine werkzeuglose und spielfreie Kontaktierung über die standardisierten 18-mm-Rasterteilungen. Die elektrische Isolation verhindert Kriechströme und Kontaktprobleme durch Verschmutzung. Die Kompatibilität mit den gängigen LS-Kompaktgeräten von Siemens macht die Schiene zu einer weit verbreiteten Standardlösung für modulare Niederspannungsverteilungen in Schaltanlagen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1410 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1.020,00 × 100,00 × 80,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000215 |
| Produktfamilie |
Sammelschienen für Installationseinbaugeräte 5ST |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
1.020,00 x 100,00 x 80,00 mm |
| Nettogewicht |
0,141 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Stiftsammelschiene |
| Ausführung des Produkts |
56x N |
| Ausführung des Phasenabgriffs |
N/N |
Allgemeine technische Daten
| Kompatibilität |
Für LS 1P+N kompakt |
| Ausführung der Pole |
N |
| Phasenzahl |
1 |
| Betriebsstrom Bemessungswert |
63 A
|
| Eignung zum Zusammenwirken Geräte mit Hilfsschalter |
Nein |
| Eignung zum Zusammenwirken Geräte mit N-Leiter |
Ja |
| Farbe |
blau |
Produktdetails
| Produktbestandteil mit Endkappe |
Nein |
| Produkteigenschaft Brandschutzschalter anbaubar |
Nein |
| Produkteigenschaft elektrisch isoliert |
Ja |
| geeignet für Kompaktgeräte |
Ja |
| schneidbar |
Ja |
| Anzahl der Geräte geeignet zum Anbau |
56 |
| Ausführung des elektrischen Anschlusses |
Stift |
Mechanischer Aufbau
| Teilungsmaß |
18 mm
|
| Höhe |
11 mm
|
| Breite |
6 mm
|
| Länge |
1 016 mm |
| Anzahl der Breiten-Teilungseinheiten |
56 |
| Querschnitt |
10 mm² |
| Winkel des Pins der Sammelschiene |
0° |
| Nettogewicht pro ME |
141 g
|
