Produktbeschreibung

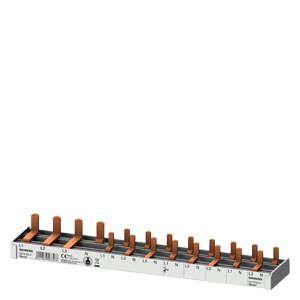

Die Stiftsammelschiene 5ST3783-0 ist eine kompakte Stromschiene aus der Siemens-Baureihe SENTRON für die flexible Bestückung von Schaltschränken und Niederspannungsverteilern. Sie bietet einen 3P/N-Anschluss für einen FI-Schutzschalter sowie acht zusätzliche Plätze für Kompaktgeräte, bei einem Bemessungsstrom von 63 A und einem Querschnitt von 10 mm². Das Teilungsmaß beträgt 18 mm, die Gesamtlänge 216 mm mit einer Höhe von 14 mm und Breite von 42 mm. Die Schiene ist elektrisch isoliert und mit Endkappe ausgeführt, was Berührungssicherheit gewährleistet. Dank der Schneidbarkeit lässt sich die Stiftsammelschiene problemlos auf die erforderliche Länge kürzen, ohne die Funktion zu beeinträchtigen.
Anwendungsbereiche
Typische Einsatzfelder sind Schaltschränke in Maschinen- und Anlagenbau, bei denen FI-Schutzschalter und mehrere Kompaktauslöser kombiniert werden müssen, sowie Niederspannungsverteiler in Gebäudeinstallationen mit gemischter Gerätetopologie. Die Kompatibilität mit FI 3P+N und Kompaktgeräten ermöglicht modulare Schaltschrankprojekte ohne zusätzliche Kabelverteiler. Montage erfolgt werkzeuglos auf Hutschiene 35 mm, wodurch Verdrahtungszeit und Fehlervermeidung optimiert werden.
Vorteile gegenüber Alternativen
Im Unterschied zu einzelnen Stichleisten mit Bohrungen bietet die Stiftsammelschiene eine integrierte, prüfnorm-konforme Lösung für den Parallelgeräteaufbau nach DIN 43880. Die N-Leiter-Ausführung (N-rechts) unterstützt den sicheren Zusammenschluss aller Neutralleiter. Siemens SENTRON Stiftsammelschienen sind RoHS-konform und nach den Exportrichtlinien AL:N/ECCN:N klassifiziert.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1240 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
220,00 × 100,00 × 110,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000215 |
| Produktfamilie |
Sammelschienen für Installationseinbaugeräte 5ST |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 100,00 x 110,00 mm |
| Nettogewicht |
0,1235 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Stiftsammelschiene |
| Ausführung des Produkts |
1x (3PH+N) + 8x (1PH+N) |
Allgemeine technische Daten
| Kompatibilität |
Für 1 × FI 3P+N und 8 × Kompaktgeräte |
| Ausführung der Pole |
3P+N |
| Phasenzahl |
4 |
| Betriebsstrom Bemessungswert |
63 A
|
| Eignung zum Zusammenwirken Geräte mit Hilfsschalter |
Nein |
| Eignung zum Zusammenwirken Geräte mit N-Leiter |
Ja |
| Eignung zur Verwendung |
FI 4P N-rechts |
| Farbe |
lichtgrau |
Produktdetails
| Produktbestandteil mit Endkappe |
Ja |
| Produkteigenschaft Brandschutzschalter anbaubar |
Nein |
| Produkteigenschaft elektrisch isoliert |
Ja |
| geeignet für Kompaktgeräte |
Ja |
| schneidbar |
Ja |
| Anzahl der Geräte geeignet zum Anbau |
9 |
| Ausführung des elektrischen Anschlusses |
Stift |
Mechanischer Aufbau
| Teilungsmaß |
18 mm
|
| Höhe |
14 mm
|
| Breite |
42 mm
|
| Länge |
216 mm
|
| Anzahl der Breiten-Teilungseinheiten |
12 |
| Querschnitt |
10 mm² |
| Winkel des Pins der Sammelschiene |
0° |
| Nettogewicht pro ME |
123,5 g
|
