Produktbeschreibung

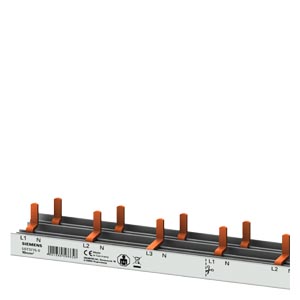

Die Stiftsammelschiene 5ST3775-0 ist eine Stromschiene für die Verdrahtung von Installationseinbaugeräten in Niederspannungsverteilern und Schaltschränken. Sie verfügt über einen Querschnitt von 10 mm² und ist für einen Bemessungsstrom von 63 A ausgelegt. Die vierphasige Ausführung mit 3P+N-Abgriff bietet flexible Phasenzuordnung (L1/N/L2/N/L3/N) und ermöglicht die Installation von bis zu 30 Kompaktgeräten mit Brandschutzschalter-Block 5SM6 sowie elektronischen Schutzschaltgeräten 5TY1 COM. Die Schiene hat eine Länge von 1000 mm (1042 mm inkl. Befestigung) und ist frei schneidbar auf kleinere Längen zuschneidbar. Mit einem Teilungsmaß von 18 mm und einem Platzbedarf von 41 mm Breite und 13 mm Höhe passt sie platzsparend in kompakte Schaltschränke. Die elektrische Isolierung und Brandschutzschalter-Kompatibilität sind als Standardausstattung implementiert.
Anwendungsbereiche
Typische Anwendungsfelder sind die Stromversorgung von Kompaktgeräten in Niederspannungsverteilern, die Absicherung von Steuerstromkreisen in Automatisierungsanlagen sowie die Verdrahtung von Schaltsystemen in Schaltschränken für Maschinen und Industrieanlagen. Die Sammelschiene eignet sich besonders für Installationen, bei denen mehrere Geräte parallel versorgt werden müssen und eine wartungsfreundliche, schneidbare Lösung erforderlich ist. Die SENTRON-Produktfamilie garantiert vollständige Kompatibilität mit standardisierten Kompaktgeräten und Schutzschaltgeräten. Für längere Schaltschränke können mehrere Schienen hintereinander installiert werden. Das Nettogewicht von 0,58 kg ermöglicht einfache Handhabung bei der Montage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,5800 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1.020,00 × 100,00 × 80,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000215 |
| Produktfamilie |
Sammelschienen für Installationseinbaugeräte 5ST |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
1.020,00 x 100,00 x 80,00 mm |
| Nettogewicht |
0,58 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Stiftsammelschiene |
| Ausführung des Produkts |
30x (1PH+N) |
| Ausführung des Phasenabgriffs |
L1/N/L2/N/L3/N |
Allgemeine technische Daten
| Kompatibilität |
Für Kompaktgeräte mit angebautem Brandschutzschalter- Block 5SM6 und elektronische Schutzschaltgeräte (ECPD) 5TY1 COM |
| Ausführung der Pole |
3P+N |
| Phasenzahl |
4 |
| Betriebsstrom Bemessungswert |
63 A
|
| Eignung zum Zusammenwirken Geräte mit Hilfsschalter |
Nein |
| Eignung zum Zusammenwirken Geräte mit N-Leiter |
Ja |
| Farbe |
lichtgrau |
Produktdetails
| Produktbestandteil mit Endkappe |
Nein |
| Produkteigenschaft Brandschutzschalter anbaubar |
Ja |
| Produkteigenschaft elektrisch isoliert |
Ja |
| geeignet für Kompaktgeräte |
Ja |
| schneidbar |
Ja |
| Anzahl der Geräte geeignet zum Anbau |
30 |
| Ausführung des elektrischen Anschlusses |
Stift |
Mechanischer Aufbau
| Teilungsmaß |
18 mm
|
| Höhe |
13 mm
|
| Breite |
41 mm
|
| Länge |
1 042 mm |
| Anzahl der Breiten-Teilungseinheiten |
58 |
| Querschnitt |
10 mm² |
| Winkel des Pins der Sammelschiene |
0° |
| Nettogewicht pro ME |
580 g
|
