Produktbeschreibung

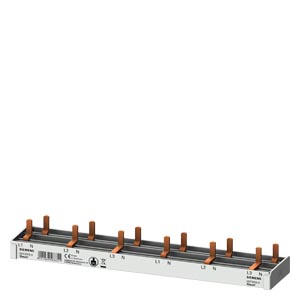

Die Stiftsammelschiene 5ST3675-0 von Siemens SENTRON ist eine kompakte Stromschiene für die Anordnung von bis zu 6 Installationseinbaugeräten in Niederspannungsverteilern. Mit einem Querschnitt von 10 mm² und einem Bemessungsstrom von 63 A ist sie dimensioniert für die Versorgung von Schutzschaltern mittlerer Leistungsklasse. Die Schiene verfügt über 4 Leiter in der Ausführung 3p/N und ist mit Endkappen versehen; eine elektrische Isolierung ist integriert. Das Teilungsmaß von 18 mm ermöglicht einen dichten Geräteaufbau auf der Tragschiene. Die Stiftsammelschiene ist kompatibel mit den Brandschutzschalter-Blöcken 5SM6 sowie mit elektronischen Schutzschaltgeräten (ECPD) der Bauart 5TY1 COM und kann nicht geschnitten werden, weshalb die Bestellung der korrekten Länge zwingend ist.
Anwendungsbereiche
Ein typischer Einsatzbereich ist die Stromversorgung in Schaltschränken für Maschinensteuerungen, wo 6 parallel zu versorgende Stromkreise über einen einzelnen Block verwaltet werden. In Photovoltaik-Wechselrichtern und dezentralen Steuerverteilern wird die Schiene gleichermaßen zur Phasenverteilung auf mehrere Schutzgeräte eingesetzt. Die Montage erfolgt direkt auf die 35-mm-Hutschiene; die Verdrahtung geschieht durch Anschrauben oder Anstecken der Stiftkontakte an den Abgreifpunkten L1/N/L2/N/L3/N.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,0990 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
220,00 × 100,00 × 110,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000215 |
| Produktfamilie |
Sammelschienen für Installationseinbaugeräte 5ST |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 100,00 x 110,00 mm |
| Nettogewicht |
0,099 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Stiftsammelschiene |
| Ausführung des Phasenabgriffs |
L1/N/L2/N/L3/N |
Allgemeine technische Daten
| Kompatibilität |
Für 6 × Kompaktgeräte mit angebautem Brandschutzschalter-Block 5SM6 und elektronische Schutzschaltgeräte (ECPD) 5TY1 COM |
| Ausführung der Pole |
3P+N |
| Phasenzahl |
4 |
| Betriebsstrom Bemessungswert |
63 A
|
| Eignung zum Zusammenwirken Geräte mit Hilfsschalter |
Nein |
| Eignung zum Zusammenwirken Geräte mit N-Leiter |
Ja |
| Farbe |
lichtgrau |
Produktdetails
| Produktbestandteil mit Endkappe |
Ja |
| Produkteigenschaft Brandschutzschalter anbaubar |
Ja |
| Produkteigenschaft elektrisch isoliert |
Ja |
| geeignet für Kompaktgeräte |
Ja |
| schneidbar |
Nein |
| Anzahl der Geräte geeignet zum Anbau |
6 |
| Ausführung des elektrischen Anschlusses |
Stift |
Mechanischer Aufbau
| Teilungsmaß |
18 mm
|
| Höhe |
14 mm
|
| Breite |
42 mm
|
| Länge |
200 mm
|
| Anzahl der Breiten-Teilungseinheiten |
11 |
| Querschnitt |
10 mm² |
| Winkel des Pins der Sammelschiene |
0° |
| Nettogewicht pro ME |
99 g
|
