Produktbeschreibung

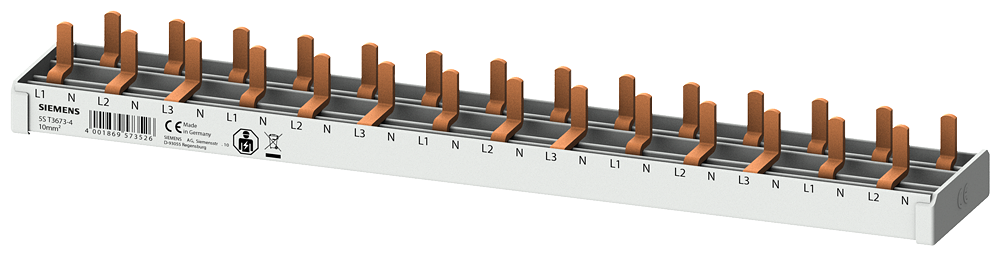

Die Stiftsammelschiene 5ST3673-4 ist eine kompakte Sammelschiene der Siemens-Serie SENTRON für den Anschluss von bis zu 14 Kompaktgeräten in Niederspannungsverteilern. Sie verfügt über einen Leiterquerschnitt von 10 mm² und ist in der Ausführung 3p/N (drei Phasen plus Neutralleiter) ausgeführt. Der Bemessungsstrom beträgt 63 A. Die Schiene hat eine Länge von 253 mm, eine Höhe von 14 mm und eine Breite von 42 mm mit einem Teilungsmaß von 18 mm. Sie ist elektrisch isoliert und werksseitig mit Endkappen versehen, was eine sichere Montage ohne zusätzliche Isolierstoffe gewährleistet. Die 14 Abgriffe folgen einem 1PH+N-Schema, so dass sich die Phasen regelmäßig mit dem Neutralleiter abwechseln (L1/N/L2/N/L3/N).
Anwendungsbereiche
Typische Einsatzfelder sind Schaltschranksysteme mit verteilten DC-Versorgungen, MSR-Anlagen mit dezentralen Schutzgeräten sowie Steuerverteilungen in Verpackungsmaschinen und Förderanlagen, wo mehrere kleine Kompaktschalter nebeneinander montiert werden müssen. Die Schiene ist nicht schneidbar und daher in ihrer Länge fest definiert, kann aber für verschiedene Trennleistungen in unterschiedlichen Phasenzahlen bestellt werden. Die elektrische Isolierung ermöglicht eine sichere Verdrahtung ohne Zusatzklemmen zwischen den Abgriffen. Siemens bietet zu dieser Schiene passendes Zubehör wie Stoßleiterklemmen und Adapterblöcke für erweiterte Verschaltungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1590 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
220,00 × 100,00 × 110,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000215 |
| Produktfamilie |
Sammelschienen für Installationseinbaugeräte 5ST |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 100,00 x 110,00 mm |
| Nettogewicht |
0,159 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 31.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Stiftsammelschiene |
| Ausführung des Produkts |
14x (1PH+N) |
| Ausführung des Phasenabgriffs |
L1/N/L2/N/L3/N |
Allgemeine technische Daten
| Kompatibilität |
Für Kompaktgeräte |
| Ausführung der Pole |
3P+N |
| Phasenzahl |
4 |
| Betriebsstrom Bemessungswert |
63 A
|
| Eignung zum Zusammenwirken Geräte mit Hilfsschalter |
Nein |
| Eignung zum Zusammenwirken Geräte mit N-Leiter |
Ja |
| Farbe |
lichtgrau |
Produktdetails
| Produktbestandteil mit Endkappe |
Ja |
| Produkteigenschaft Brandschutzschalter anbaubar |
Nein |
| Produkteigenschaft elektrisch isoliert |
Ja |
| geeignet für Kompaktgeräte |
Ja |
| schneidbar |
Nein |
| Anzahl der Geräte geeignet zum Anbau |
14 |
| Ausführung des elektrischen Anschlusses |
Stift |
Mechanischer Aufbau
| Teilungsmaß |
18 mm
|
| Höhe |
14 mm
|
| Breite |
42 mm
|
| Länge |
253 mm
|
| Anzahl der Breiten-Teilungseinheiten |
14 |
| Querschnitt |
10 mm² |
| Winkel des Pins der Sammelschiene |
0° |
| Nettogewicht pro ME |
159 g
|
